Việc đọc hiểu chuẩn xác các ký hiệu theo Tiêu chuẩn Việt Nam (TCVN) sẽ giúp chủ đầu tư và kỹ sư tránh được những sai sót nghiêm trọng trong quá trình bóc tách khối lượng và lựa chọn vật liệu.

Dưới đây là cách giải mã 3 hệ thống ký hiệu thép phổ biến nhất hiện nay:

Tìm hiểu thêm: Hướng dẫn cách đọc ký hiệu thép chính xác

2.1. Hệ ký hiệu thép cốt bê tông mới

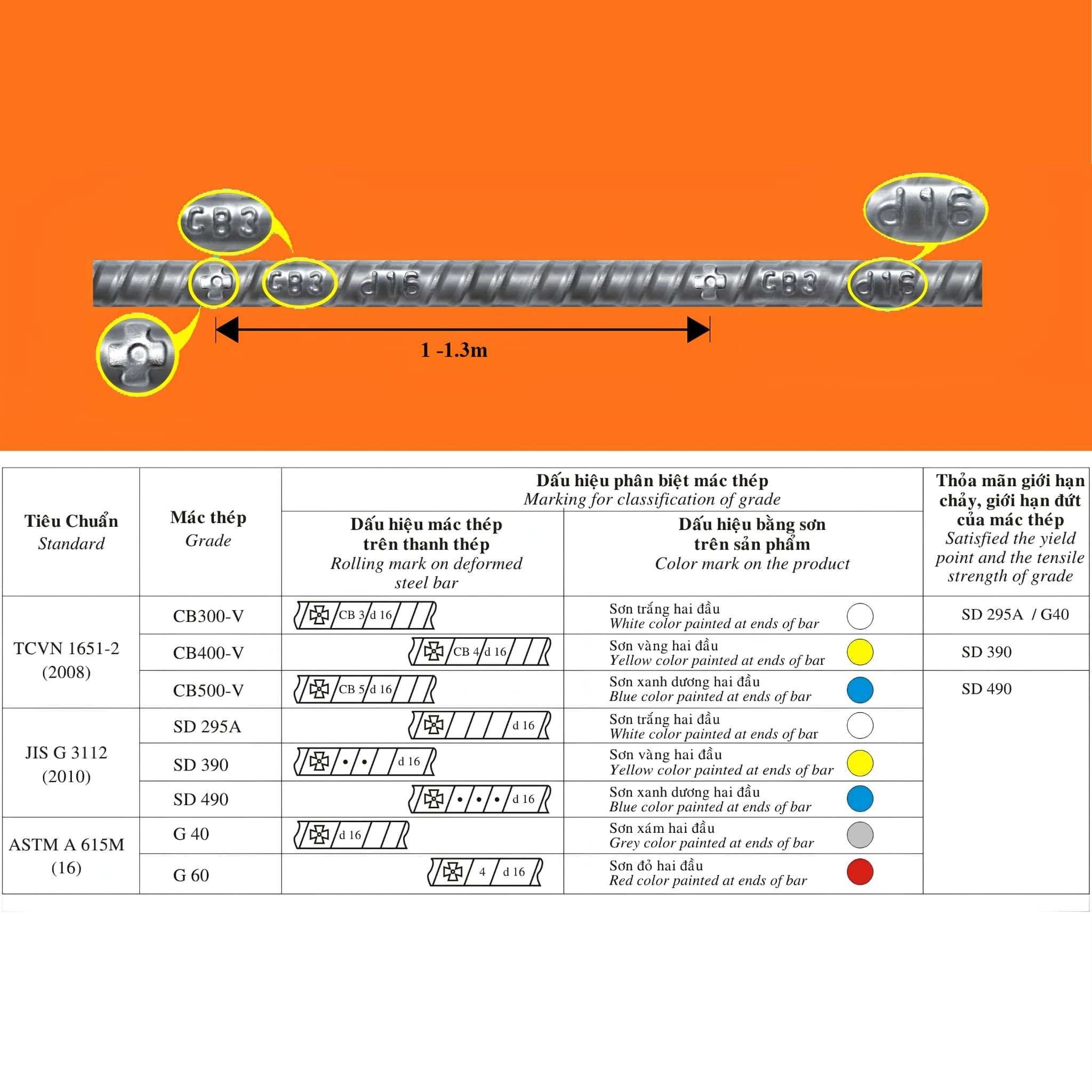

Dựa trên tiêu chuẩn cốt lõi TCVN 1651:2018, các loại thép dùng để làm cốt bê tông hiện nay được quy chuẩn đồng nhất bằng bộ ký hiệu có chứa chữ cái "CB". Đây là loại thép bạn sẽ gặp nhiều nhất trong các bản vẽ kết cấu móng, cột, dầm, sàn hiện đại.

Cấu trúc của ký hiệu này được đọc như sau:

- Chữ "CB": Là viết tắt của từ "Cốt Bê tông" (Concrete Bar), nhằm khẳng định đây là dòng thép chuyên dụng để ngàm trong bê tông.

- Cụm chữ số ở giữa (240, 300, 400, 500...): Biểu thị giá trị giới hạn chảy tối thiểu của thép, được tính bằng đơn vị MPa (Megapascal). Chỉ số này càng cao, khả năng chịu lực tác động trước khi bị biến dạng dẻo của thép càng lớn.

- Hậu tố "T" hoặc "V": Chỉ định hình dáng bề mặt của thanh thép. Trong đó, "T" là thép thanh tròn Trơn (thường dùng để uốn đai thép), còn "V" là thép thanh Vằn (thép gân, dùng làm thép chủ chịu lực chính).

Ví dụ thực tế:

- CB240-T: Được hiểu là thép thanh tròn trơn, dùng cho cốt bê tông, có giới hạn chảy tối thiểu đạt mức 240 MPa

- CB400-V: Là thép thanh vằn (có gân), dùng cho cốt bê tông, với giới hạn chảy tối thiểu là 400 MPa. Đây là mác thép cường độ cao rất được ưa chuộng trong các dự án nhà cao tầng hiện nay.

2.2. Hệ ký hiệu thép cacbon thông dụng

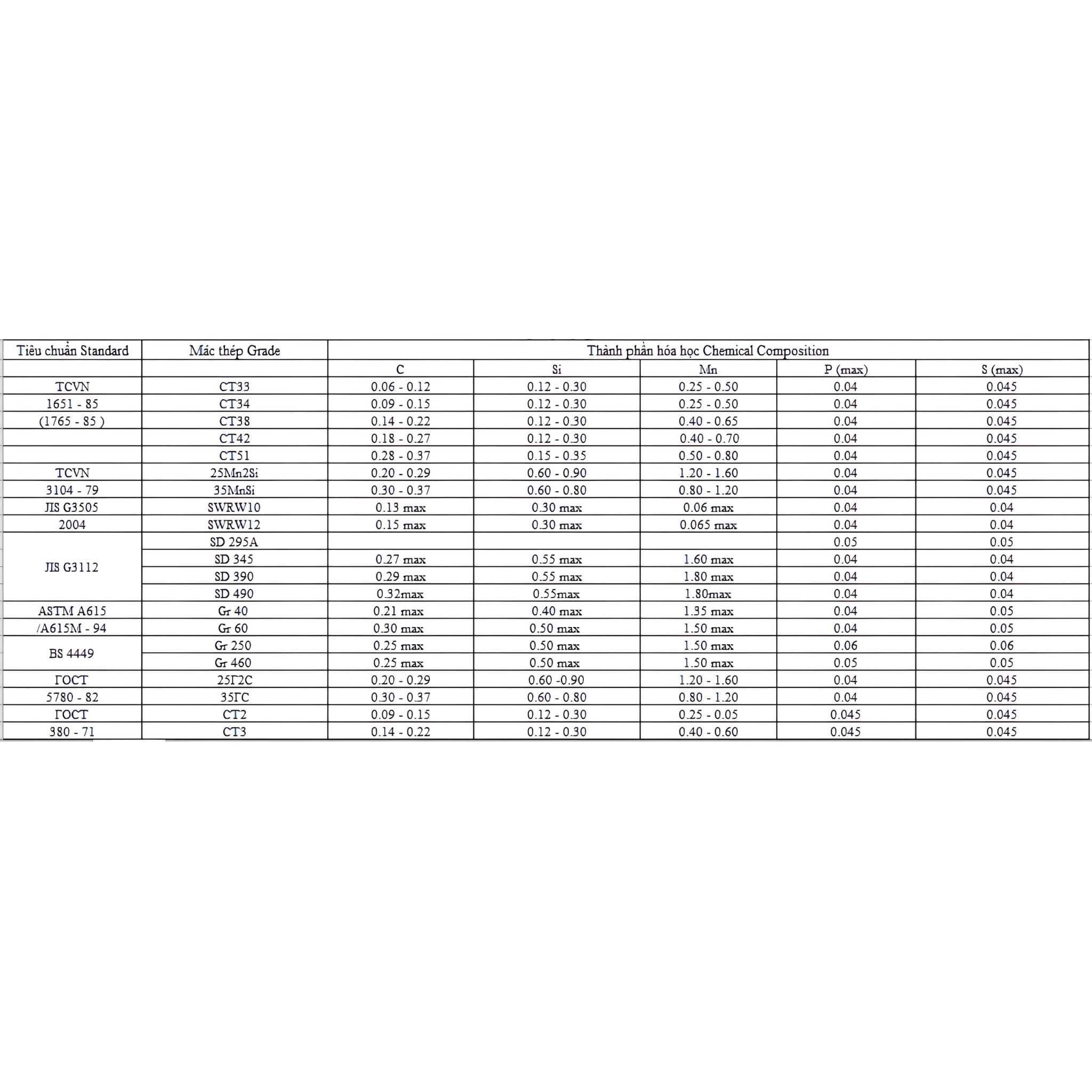

Trước khi hệ tiêu chuẩn "CB" trở nên phổ biến, ngành xây dựng Việt Nam và các nước khối hệ thống cũ thường sử dụng ký hiệu "CT" (viết tắt của Thép Cacbon Thông dụng). Mặc dù hiện tại đã cũ, nhưng mác thép này vẫn xuất hiện nhiều trong các bản vẽ cải tạo hoặc các công trình cơ khí vừa và nhỏ.

Dựa trên thành phần và cơ tính, hệ thép này được chia làm 3 phân nhóm chính:

- Nhóm A (Đảm bảo tính chất cơ học): Ký hiệu đơn giản bắt đầu bằng CT, theo sau là con số chỉ giới hạn bền kéo. Ví dụ: CT34, CT38, CT42, CT51. Ở đây, CT38 nghĩa là thép cacbon thông dụng có giới hạn bền kéo đạt mức 38 kg/mm² (tương đương khoảng 380 MPa).

- Nhóm B (Đảm bảo thành phần hóa học): Thêm chữ "B" vào trước ký hiệu để nhấn mạnh việc thép được kiểm soát khắt khe về tỷ lệ các tạp chất như Lưu huỳnh, Photpho. Ví dụ: BCT31, BCT38

- Nhóm Nhóm C (Đảm bảo cả cơ tính lẫn hóa học): Ký hiệu bắt đầu bằng chữ "C". Ví dụ: CCT38. Nhóm này là vật liệu có độ tin cậy cao nhất trong hệ thép thông dụng.

2.3. Hệ ký hiệu thép kết cấu xây dựng chuyên dụng

Đối với các vật liệu thép như thép tấm, thép hình (U, I, V, H), băng thép dùng để gia công các bộ phận kết cấu nhà thép tiền chế, cầu trục hay khung dầm, chúng ta sẽ áp dụng tiêu chuẩn TCVN 5709:2009. Dòng vật liệu này mang ký hiệu "XCT"

- Ý nghĩa chữ "XCT": Chỉ định rõ đây là Thép cacbon Xây dựng (dùng cho kết cấu)

- Ý nghĩa cụm số đi kèm: Chữ số đứng ngay sau "XCT" chính là 1/10 giới hạn bền kéo của vật liệu đó, tính bằng đơn vị MPa.

Ví dụ thực tế: Khi bạn thấy ký hiệu XCT 38, điều đó có nghĩa đây là thép cacbon dùng làm kết cấu xây dựng, và giới hạn bền kéo của nó là 380 MPa (tức là 38 nhân với 10). Tương tự, XCT 52 sẽ là thép có giới hạn bền kéo rất cao, đạt 520 MPa

3. Tổng hợp các tiêu chuẩn thép TCVN cốt lõi cập nhật mới nhất hiện hành

Trong bối cảnh ngành xây dựng và kỹ thuật vật liệu liên tục đổi mới, hệ thống Tiêu chuẩn Quốc gia (TCVN) cũng thường xuyên được điều chỉnh để đáp ứng các bài toán khắt khe về kết cấu và an toàn. Trước khi đi sâu vào các mác thép, kỹ sư và nhà thầu cần lưu ý nguyên tắc "thượng tôn pháp luật": Mọi loại thép làm cốt bê tông hiện nay lưu thông trên thị trường đều phải vượt qua bài kiểm tra của Quy chuẩn kỹ thuật quốc gia QCVN 7:2019/BKHCN.

Dưới đây là "bộ khung" các tiêu chuẩn TCVN cốt lõi nhất, được cập nhật mới nhất mà bất kỳ hồ sơ nghiệm thu hay thiết kế nào cũng phải tham chiếu:

Tìm hiểu thêm: Tìm hiểu mác thép SS400

3.1. Bộ tiêu chuẩn TCVN 1651:2018 – Cốt lõi của thép cốt bê tông

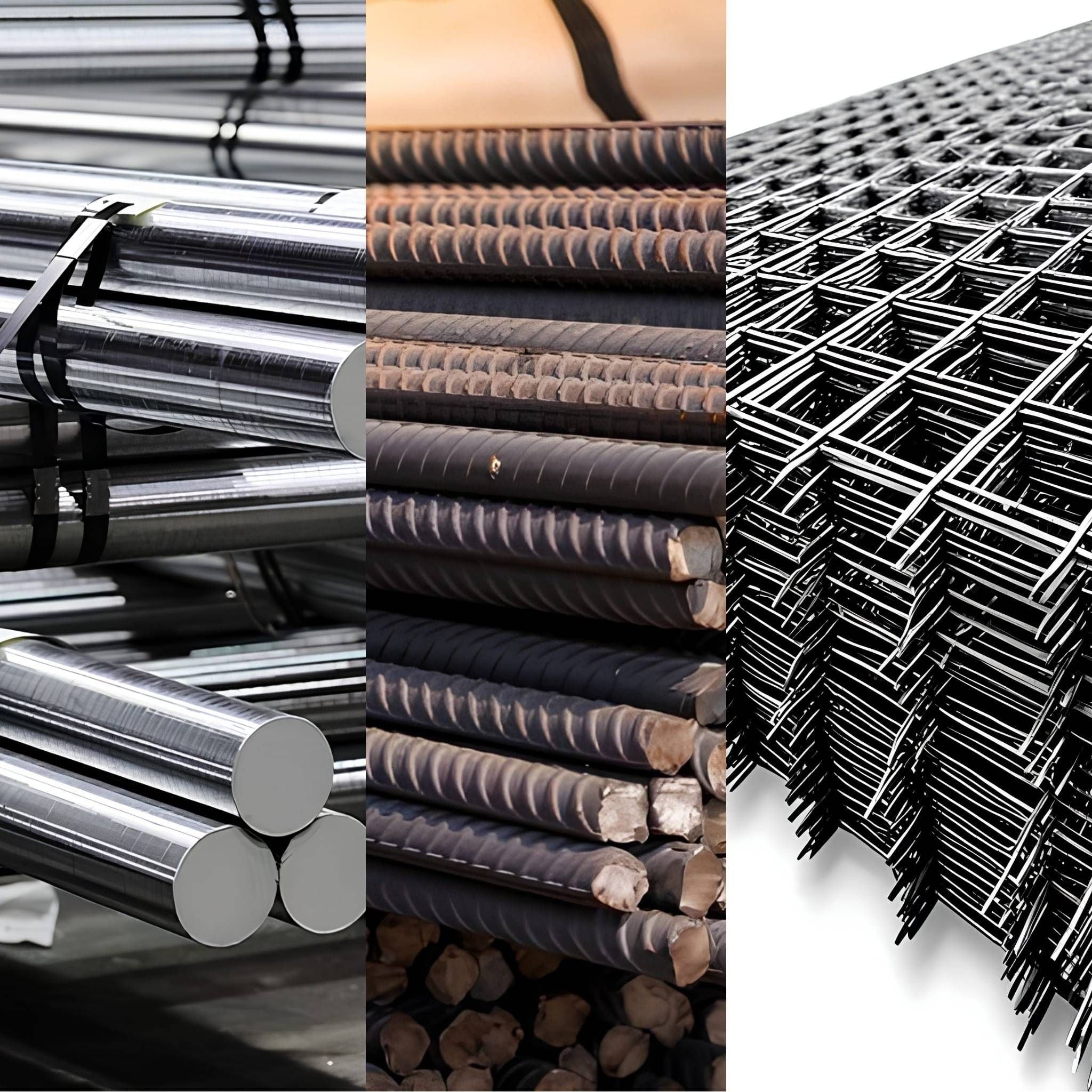

Được ban hành để thay thế hoàn toàn phiên bản cũ năm 2008, bộ tiêu chuẩn TCVN 1651:2018 là tài liệu quan trọng nhất quy định các đặc tính cơ lý và sai số hình học cho thép ngàm trong bê tông. Bộ này được chia thành các phần chuyên biệt:

- TCVN 1651-1:2018 (Thép thanh tròn trơn): Tiêu chuẩn này thiết lập ranh giới kỹ thuật nghiêm ngặt cho các mác thép trơn như CB240-T, CB300-T và CB400-T. Điểm lưu ý thực tế là tiêu chuẩn này chỉ áp dụng cho thép sản xuất nguyên bản dùng làm cốt bê tông, hoàn toàn không được phép sử dụng thép được cán lại từ phế liệu như thép tấm hay ray đường sắt cũ để đánh tráo chất lượng.

- TCVN 1651-2:2018 (Thép thanh vằn): Đây là hệ quy chuẩn dành riêng cho thép gân (thép vằn) – loại vật liệu chịu lực kéo chính trong dầm, sàn, cột. Tiêu chuẩn chỉ rõ các yêu cầu về giới hạn chảy, độ bền kéo và độ giãn dài của các mác thép cường độ cao như CB300-V, CB400-V, CB500-V cho đến CB600-V. Các chỉ tiêu này giúp kỹ sư kết cấu tính toán chính xác khả năng chịu tải và chống nứt của công trình.

- TCVN 1651-3:2008 (Lưới thép hàn): Mặc dù giữ nguyên từ năm 2008, tiêu chuẩn này (thay thế TCVN 6286:1997) vẫn là thước đo chuẩn mực cho vật liệu lưới thép hàn có đường kính sợi từ 4mm đến 16mm. Ứng dụng mạnh mẽ trong thi công sàn bê tông diện tích lớn, tiêu chuẩn này kiểm soát gắt gao chất lượng điểm hàn và độ bền đứt gãy.

3.2. TCVN 5709:2009 – Tiêu chuẩn cho thép hình, thép tấm và kết cấu thép

Nếu TCVN 1651 là "vua" trong mảng cốt bê tông, thì TCVN 5709:2009 lại là kim chỉ nam cho mảng nhà thép tiền chế và cơ khí chế tạo. Tiêu chuẩn này thay thế bản 1993, quy định rõ ràng cho thép cacbon cán nóng ở các dạng: thép tấm, thép băng, và thép hình (U, I, V, H).

Khi đọc bản vẽ kết cấu thép, bạn sẽ bắt gặp hệ mác thép đặc trưng của tiêu chuẩn này như XCT 34, XCT 38, XCT 42, XCT 52. Đặc biệt, tiêu chuẩn quy định chặt chẽ hàm lượng các tạp chất (như Phốt pho và Lưu huỳnh không vượt quá 0,05%) nhằm bảo đảm vật liệu không bị giòn, nứt khi gia công hàn hoặc uốn ở góc 180 độ.

3.3. TCVN 10355:2018 – Chuẩn mực cho thép mạ kẽm chống ăn mòn

Đới với các công trình ven biển, nhà xưởng công nghiệp tiếp xúc hóa chất, vật liệu phải tuân thủ TCVN 10355:2018 về thép tấm mỏng mạ kẽm nhúng nóng. Tiêu chuẩn này giúp các nhà thầu phân định rõ 2 nhóm vật liệu dựa trên tính ứng dụng:

- Thép chất lượng thương mại: Ưu tiên độ bền chống ăn mòn bề mặt, dùng cho kết cấu cơ bản phẳng.

- Thép chất lượng dập vuốt: Dành cho các cấu kiện đòi hỏi uốn cong, dập hình phức tạp mà không làm bong tróc lớp kẽm bảo vệ. Tiêu chuẩn quy định khối lượng lớp mạ kẽm dao động từ 50 đến 275 g/m², đồng thời kiểm soát nghiêm ngặt độ dày thép (0,30mm – 3,00mm).

3.4. Hệ thống tiêu chuẩn phụ trợ đánh giá phương pháp thử nghiệm

Để nghiệm thu và chứng minh 1 lô thép đjat chuẩn trên CO/CQ hợp lệ, các phòng thí nghiệm vật liệu LAS-XD bắt buộc phải áp dụng các tiêu chuẩn thử nghiệm hiện hành. Đưa các tiêu chuẩn này vào hồ sơ thầu sẽ thể hiện tính chuyên nghiệp tuyệt đối của đơn vị thi công:

- TCVN 197-1:2014 (Thử kéo ở nhiệt độ phòng): Đây là phép thử "tử thần" để xác định giới hạn chảy (ReH​,ReL​), giới hạn bền đứt (Rm​) và độ dãn dài (A) của mẫu thép. Tiêu chuẩn này quy chuẩn hóa tốc độ kéo và hình dáng phôi mẫu, đảm bảo kết quả thí nghiệm không bị sai lệch do yếu tố con người

- TCVN 6287:1997 (Thử uốn): Dùng để xác định độ dẻo và khả năng không xuất hiện vết nứt của thanh thép cốt bê tông khi bị uốn cong dưới tải trọng tĩnh.

- TCVN 1811:2009 (Phân tích hóa học): Quy định phương pháp lấy phôi mẫu để đưa vào máy phân tích quang phổ, nhằm "bắt mạch" chính xác tỷ lệ Carbon, Silic, Mangan,... xem có khớp với hồ sơ nhà máy dập trên thân thép hay không.

4. Yêu cầu kỹ thuật và phương pháp thử nghiệm thép xây dựng

Việc lựa chọn đúng mác thép từ các thương hiệu uy tín chỉ là bước khởi đầu. Để một lô thép chính thức được nghiệm thu và đưa vào đổ bê tông hay lắp dựng kết cấu, vật liệu đó bắt buộc phải vượt qua hàng loạt các bài thí nghiệm vật liệu khắt khe tại các phòng LAB hợp chuẩn (LAS -XD). Quá trình này giúp đánh giá chính xác xem thép thép có đáp ứng được các tiêu chuẩn thiết kế và an toàn chịu lực hay không.

Xem ngay: Sử dụng thép gỉ sét có ảnh hưởng gì không?

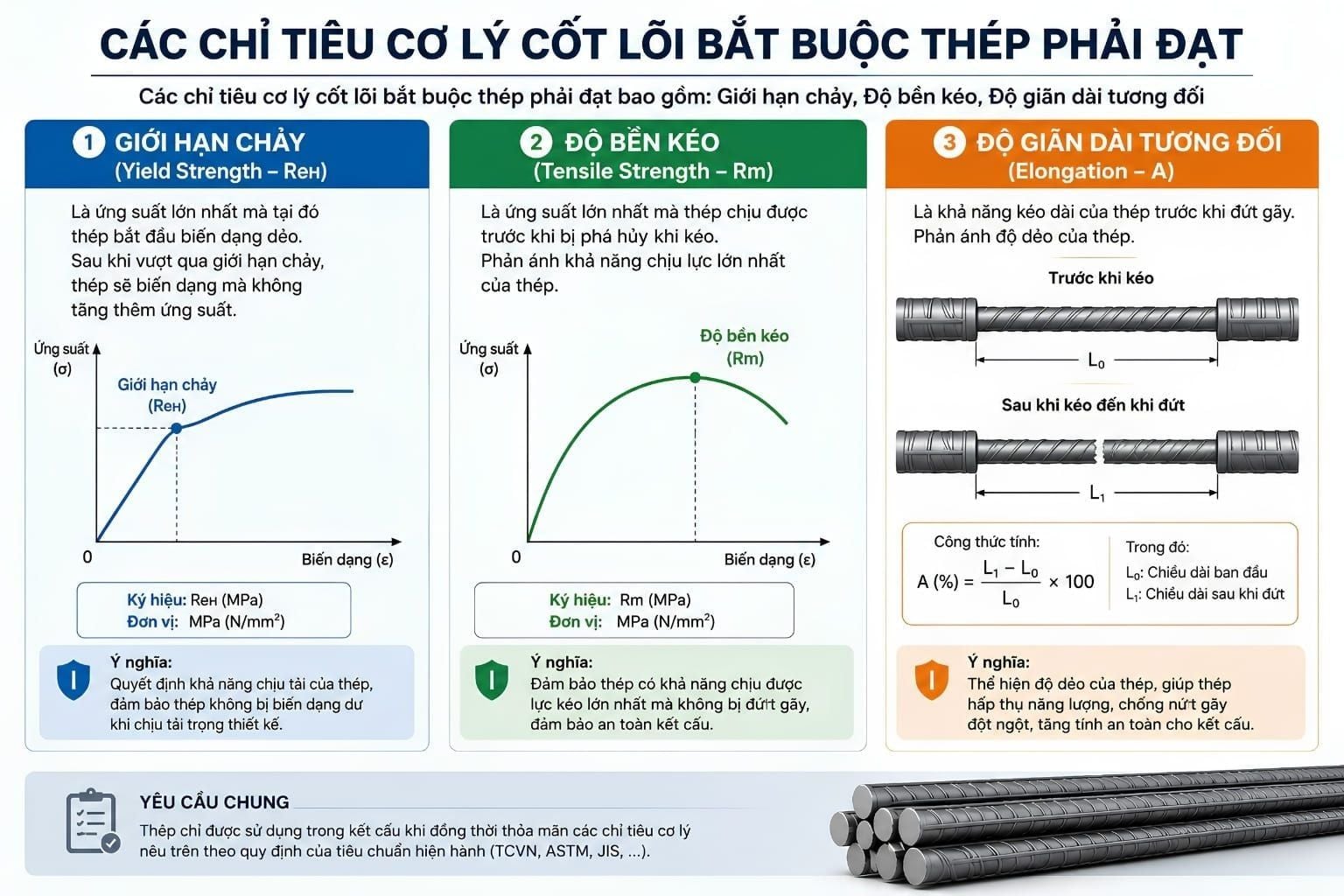

4.1. Các chỉ tiêu cơ lý cốt lõi bắt buộc thép phải đạt

Chất lượng của một thanh thép chịu lực được quyết định phần lớn bởi đặc tính cơ lý. Khi mang phôi thép đi thí nghiệm nghiệm thu, các kỹ sư sẽ đặc biệt chú ý đến 3 chỉ số sinh tử sau:

- Giới hạn chảy (Yield Strength - R_eH, R_eL): Đây là ngưỡng ứng suất (lực tác động) đánh dấu thời điểm vật liệu bắt đầu bước vào trạng thái biến dạng dẻo vĩnh viễn. Nói một cách dễ hiểu, nếu lực tác động vượt qua thời điểm này, thanh thép sẽ bị kéo giãn và không thể đàn hồi trở lại hình dáng hay chiều dài ban đầu. Giới hạn chảy càng cao, khung thép càng có khả năng chống lại sự biến dạng dưới tải trọng lớn của tòa nhà.

- Giới hạn bền / Độ bền kéo (Tensile Strength - R_m): Đây là giới hạn chịu lực kéo lớn nhất mà thanh thép có thể chống chịu được ngay trước khi nó bị đứt gãy hoàn toàn. Chỉ số này là bảo chứng cho độ an toàn tối đa của kết cấu. Thép có độ bền kéo cao là yêu cầu bắt buộc đối với các siêu kiện chịu tải trọng "khủng" như cáp võng cầu treo, nhịp dầm vượt nhịp lớn hay lõi thang máy nhà cao tầng.

- Độ giãn dài tương đối (Elongation / Ductility - A): Chỉ tiêu này phản ánh độ dẻo dai của vật liệu, tức là khả năng thanh thép bị kéo giãn ra mà không bị đứt. Một thanh thép tốt không được quá giòn; nó cần có độ dẻo nhất định để thợ thi công dễ dàng uốn đai, bẻ góc. Hơn thế nữa, trong trường hợp xảy ra động đất hoặc sụt lún móng, thép có độ giãn dài tốt sẽ giúp công trình nghiêng hoặc nứt từ từ để cảnh báo, thay vì sập đổ đột ngột gây thảm họa.

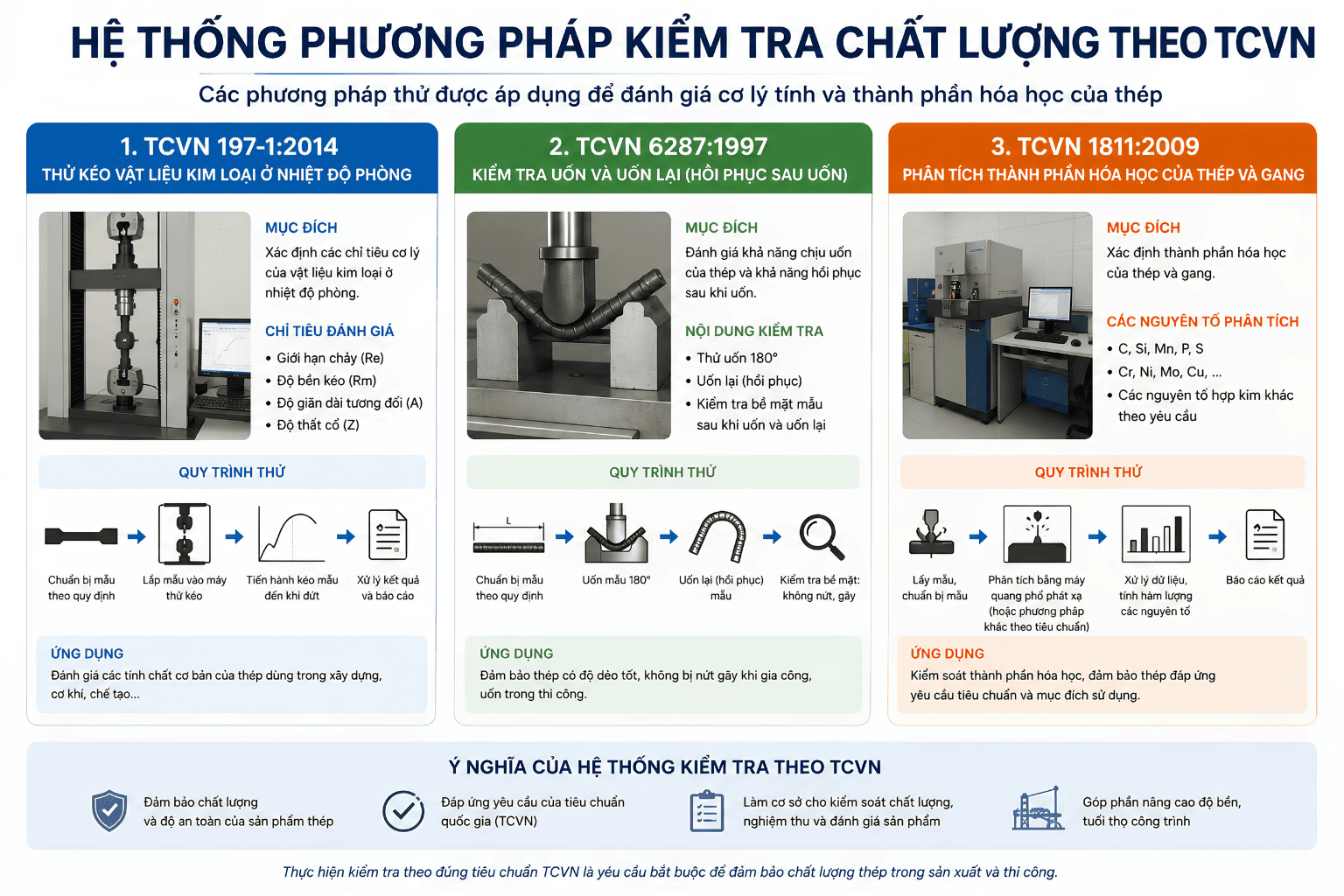

4.2. Hệ thống phương pháp kiểm tra chất lượng theo TCVN

Để ác định chính xác các chỉ tiêu cơ lý và hóa học nêu trên, các trung tâm kiểm định phải áp dụng nghiêm ngặt các phương pháp thử nghiệm theo Tiêu chuẩn Quốc gia (TCVN). Dưới đây là 3 phép thử quan trọng nhất:

- TCVN 197-1:2014 – Thử kéo vật liệu kim loại ở nhiệt độ phòng: Đây là phép thử quan trọng nhất (thay thế cho phiên bản cũ TCVN 197:2002). Trong phương pháp này, phôi thép được đưa vào máy kéo nén vạn năng, hai đầu bị kẹp chặt và máy sẽ tác dụng lực kéo giãn liên tục ở nhiệt độ phòng (khoảng 10°C đến 35°C) cho đến khi thanh thép đứt đôi. Dựa trên biểu đồ lực, độ giãn thu được từ máy tính, kỹ sư sẽ xác định được chính xác cả 3 chỉ số: giới hạn chảy, độ bền kéo và độ giãn dài tương đối của lô thép đó.

- TCVN 6287:1997 – Kiểm tra uốn và uốn lại (hồi phục sau uốn): Dành riêng để đánh giá độ dẻ và chất lượng bề mặt của thép thanh cốt bê tông. Mẫu thép sẽ bị uốn cong quanh đến một góc quy định (90° hoặc 180°), sau đó có thể được gia nhiệt và uốn ngược trở lại. Nếu bề mặt thanh thép tại điểm uốn không xuất hiện vết nứt, gãy hay vẩy bong tróc, lô thép đó mới được đánh giá là đạt tiêu chuẩn uốn.

- TCVN 1811:2009 – Phân tích thành phần hóa học của thép và gang: Cơ tính của thép bị chi phối trực tiếp bởi các nguyên tố hoá học bên trong nó. Tiêu chuẩn này quy định quy trình lấy mẫu, chuẩn bị phôi để đưa vào máy phân tích quang phổ. Phép thử này nhằm xác định chính hàm lượng các chất như carbon (C), Mangan (Mn), Silic (Si), Photpho (P) và lưu huỳnh (S). Ví dụ, nếu hàm lượng carbon quá cao, thép sẽ cứng, giòn và khó hàn; nếu photpho, lưu huỳnh vượt mực cho phép, thép dễ bị nứt nóng hoặc nứt lạnh trong gia công.

5. Ứng dụng tiêu chuẩn TCVN trong chọn lọc vật liệu xây dựng

Để biến những quy định kỹ thuật khô khan trên giấy thành các công trình kiên cố, nhà thầu thi công và kỹ sư tư vấn giám sát bắt buộc phải đưa hệ thống tiêu chuẩn TCVN vào quy trình kiểm soát chất lượng hàng ngày. Từ khâu lấy mẫu nghiệm thu ngay tại công trường cho đến việc lập hồ sơ dự thầu, việc áp dụng chuẩn xác TCVN chính là rào chắn quan trọng nhất nhằm loại bỏ thép kém chất lượng ngay từ đầu

5.1. Tiêu chuẩn lấy mẫu nghiệm thu thép tại công trường (Ví dụ từ TCVN 1651:2018)

Bất kể lô thép được vận chuyển đến công trình có ngoại quan đẹp đến đâu, công tác lấy mẫu thử nghiệm cơ lý vẫn là bước đánh giá quyết định. Quá trình này yêu cầu sự minh bạch, tính khách quan và phải tuân thủ tuyệt đối quy định lấy mẫu ngẫu nhiên:

- Quy định về quy mô lô hàng: Để đảm bảo tính đại diện, theo hướng dẫn đối với thép cốt bê tông (TCVN 1651:2018), cứ mỗi lô thép nhập về có khối lượng ≤ 20 tấn, kỹ sư giám sát sẽ yêu cầu trích xuất 01 nhóm mẫu thử. Đối với thép hình làm kết cấu, quy mô lô hàng để lấy mẫu có thể mở rộng lên ≤ 50 tấn.

- Cách thức cắt mẫu và mục đích: Kỹ sư sẽ tiến hành cắt ngẫu nhiên 03 thanh thép (chiều dài tiêu chuẩn từ 0,5m đến 0,8m) đại diện cho chủng loại vật liệu của lô đó. Các phôi mẫu này lập tức được niêm phong và gửi đến phòng thí nghiệm hợp chuẩn (LAS-XD) để kéo nén, nhằm kiểm tra chéo các thông số sinh tử như: giới hạn chảy, độ bền đứt và độ giãn dài. Chỉ khi có phiếu kết quả thí nghiệm "ĐẠT", lô thép mới được phép đưa vào cắt uốn cho kết cấu móng, dầm, sàn.

5.2. Mẹo tư vấn chọn vật tư: Bảng đối chiếu TCVN với tiêu chuẩn quốc tế (JIS, ASTM)

Trong bối cảnh ngành xây dựng ngày càng hội nhập, các hồ sơ dự thầu và bản vẽ thiết kế (nhất là tại các dự án có vốn đầu tư nước ngoài FDI) thường sử dụng đan xen nhiều hệ thống tiêu chuẩn kỹ thuật khác nhau. Để tránh bị động, một kỹ sư đấu thầu giỏi cần nắm vững kỹ năng quy đổi mác thép quốc tế sang tiêu chuẩn Việt Nam (TCVN) nhằm đưa ra phương án cung ứng vật tư hợp lý nhất.

Dưới đây là cách đối chiếu với hai hệ tiêu chuẩn phổ biến nhất hiện nay:

5.2.1. Đối chiếu với Tiêu chuẩn Nhật Bản (JIS)

- Trong thi công cốt bê tông: Khi bóc tách các dự án áp dụng chuẩn Nhật Bản (JIS G3112), bạn sẽ thường xuyên bắt gặp các mác thép đặc trưng như SD 295A, SD 345, và SD 390. Dựa vào bảng tra mác thép tương đương, các kỹ sư hoàn toàn có thể tìm ra những dòng thép thanh vằn cường độ cao tương ứng thuộc hệ TCVN để thay thế trong thi công dầm, sàn mà vẫn bảo đảm tuyệt đối khả năng chịu lực.

- Trong mảng thép kết cấu: Đối với các vật liệu định hình như thép tấm hay thép hình (áp dụng chuẩn JIS G3101), mác thép SS400 được mệnh danh là dòng vật liệu "quốc dân" . Đây là loại thép được ứng dụng cực kỳ phổ biến để gia công bản mã, cắt CNC và lắp dựng khung nhà xưởng tiền chế.

5.2.2. Đối chiếu với Tiêu chuẩn Mỹ (ASTM)

- Trong thi công cốt bê tông: Nếu hồ sơ bản vẽ kết cấu chỉ định sử dụng cốt thép bê tông theo chuẩn ASTM A615/A615M của Mỹ, nhà thầu sẽ phải làm việc với các mác thép ký hiệu là Grade 40 (Gr 40) hoặc Grade 60 (Gr 60).

- Trong mảng thép kết cấu: Trái lại, khi đánh giá vật liệu thép dùng cho kết cấu chịu tải, mác thép A36 (thuộc tiêu chuẩn ASTM 1997) luôn là thước đo tiêu chuẩn hàng đầu để các chuyên gia so sánh và đối chiếu cơ tính với các mác thép Việt Nam.

Việc thấu hiểu và áp dụng trọn vẹn hệ thống tiêu chuẩn thép TCVN không chỉ là rào chắn pháp lý bắt buộc theo quy định của Nhà nước, mà còn là chìa khóa vàng giúp doanh nghiệp tối ưu hóa bài toán kinh tế, bảo đảm tuổi thọ bền vững cho công trình và khẳng định uy tín thương hiệu đối với chủ đầu tư. Từ những ký hiệu cốt lõi như CB400-V trong TCVN 1651:2018 cho đến mác thép hình quốc dân SS400 (JIS) tương đương XCT38, tất cả đều đòi hỏi một quy trình kiểm soát chất lượng đồng nhất, minh bạch thông qua các chứng nhận hợp quy và kết quả thí nghiệm vật liệu LAS-XD nghiêm ngặt.
