Trong lĩnh vực xây dựng, gia công cơ khí hay chế tạo công nghiệp, độ bền kết cấu của vật liệu luôn là thước đo tiên quyết quyết định sự an toàn và tuổi thọ của toàn bộ công trình. Tuy nhiên, một thực tế thách thức mà các kỹ sư và nhà thầu luôn phải đối mặt chính là hiện tượng ăn mòn kim loại. Liệu sắt thép có bị gỉ sét không? Nguyên nhân nào dẫn đến tình trạng này và làm thế nào để nhận biết các cấp độ tổn hại của bề mặt thép theo tiêu chuẩn kỹ thuật?

Bài viết dưới đây sẽ phân tích chuyên sâu về cơ chế hóa học gây gỉ sét, cách phân loại các dạng oxy hóa bề mặt và tổng hợp những giải pháp bảo vệ cốt thép bền vững, giúp bạn tối ưu hóa chi phí bảo dưỡng cho dự án của mình.

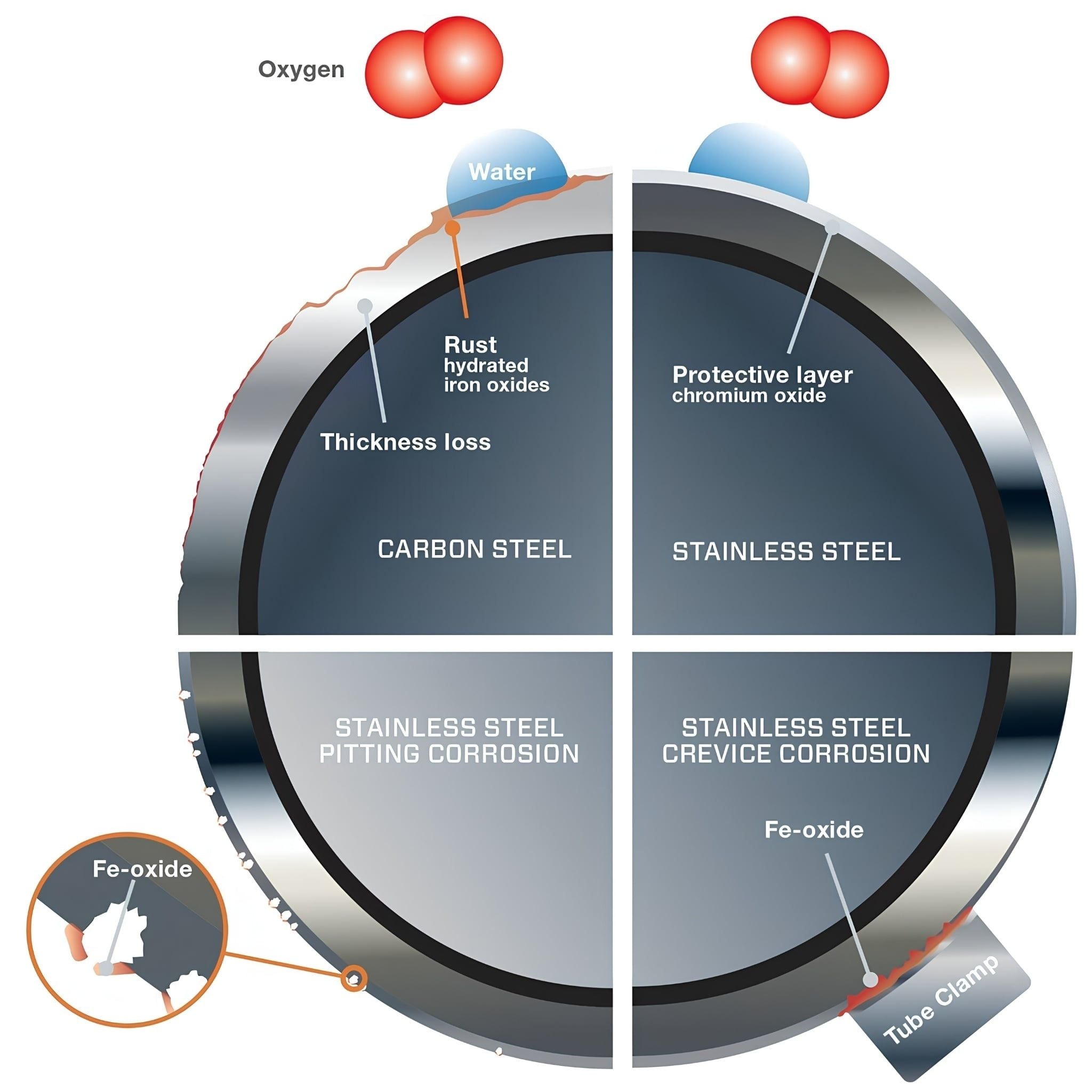

Hiện tượng gỉ sét bản chất là một quá trình phản ứng hóa học (oxy hóa). Khi bề mặt thép tiếp xúc đồng thời với hai yếu tố:

- Oxy (O₂) có trong bầu khí quyển.

- Độ ẩm (H₂O) từ nước mưa, sương muối hoặc độ ẩm không khí cao.

Sự kết hợp này tạo ra oxit sắt (Fe₂O₃.nH₂O), biểu hiện bằng lớp vảy màu nâu đỏ, thô ráp bám trên bề mặt. Lớp gỉ này không có khả năng bảo vệ cốt thép bên trong; ngược lại, chúng có tính xốp, liên tục ngậm nước và đẩy nhanh tốc độ ăn mòn, làm suy giảm nghiêm trọng khả năng chịu lực của cấu kiện.

1.2. Các loại thép chống gỉ

- Thép cacbon thông thường: (Thép xây dựng, thép hình H-I-U-V, thép tấm cán nóng...). Nhóm này có hàm lượng sắt cao và rất dễ bị gỉ sét nếu để ngoài môi trường tự nhiên mà không có lớp sơn phủ.

- Thép không gỉ (Inox): Nhờ được bổ sung các nguyên tố hợp kim như Crom (tối thiểu 10.5%), Niken, Mangan... nên loại thép này có khả năng tự bảo vệ vượt trội. Crom khi tiếp xúc với oxy sẽ tạo ra một lớp màng oxit crom cực mỏng, mịn và trơ trên bề mặt. Lớp màng này ngăn chặn hoàn toàn nước và không khí xâm nhập vào lớp thép bên trong, giúp inox duy trì vẻ sáng bóng.

Tìm hiểu thêm: Thép không gỉ cán nóng là gì? Đặc điểm nổi bật và ứng dụng thực tế

2. Phân loại các loại gỉ sét và cấp độ ăn mòn trên bề mặt sắt thép

Trong ngành cơ khí, kết cấu thép và xây dựng, gỉ sét không chỉ đơn thuần là những vết ố màu vàng đỏ. Tùy thuộc vào môi trường, thời gian và đặc tính lý hóa, gỉ sét được chia thành nhiều loại và cấp độ khác nhau. Việc nhận biết và phân loại chính xác các dạng gỉ sét giúp các kỹ sư đưa ra phương án xử lý bề mặt và bảo dưỡng tối ưu nhất cho công trình.

2.1. Phân loại theo màu sắc và đặc tính hoá học

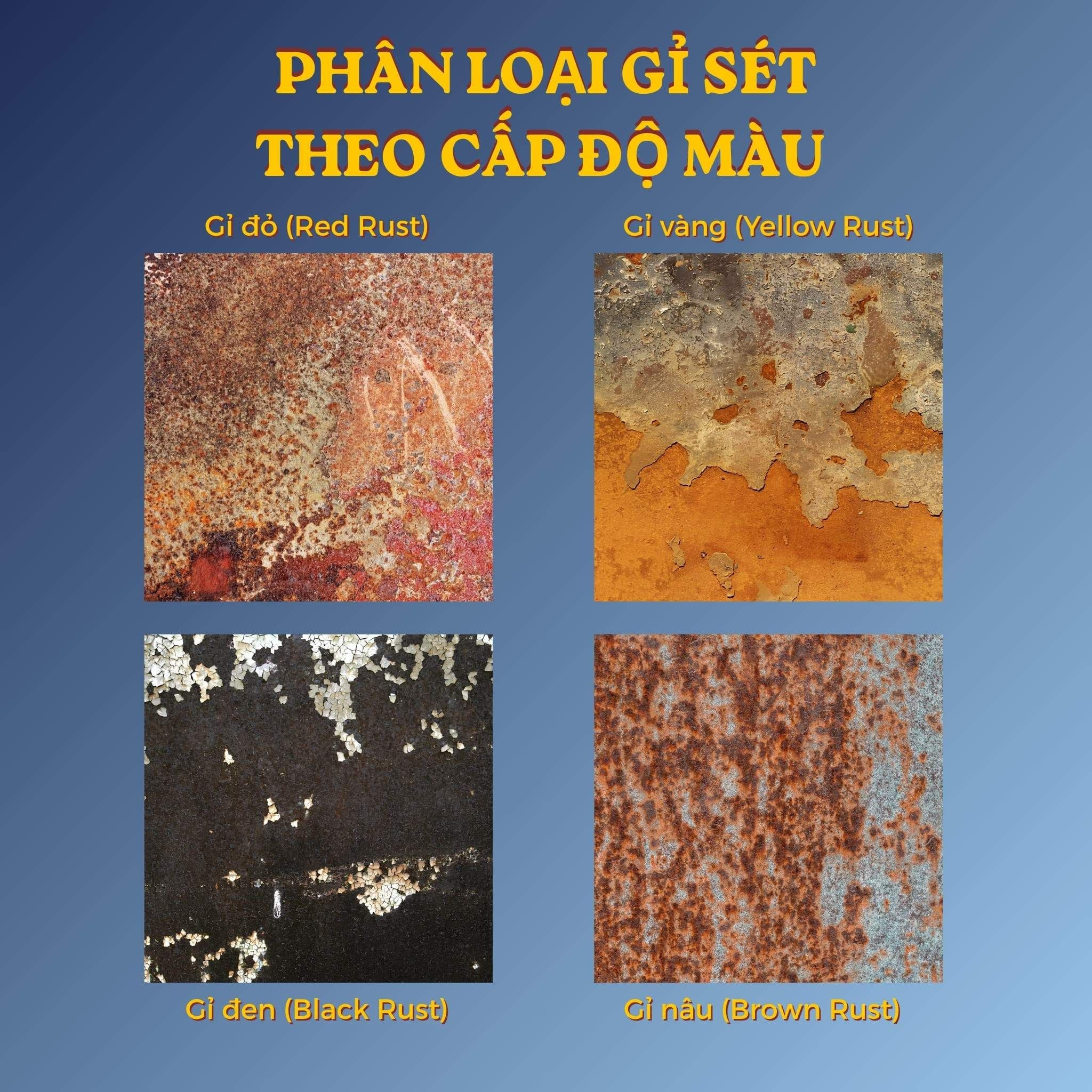

Dựa trên phản ứng của sắt với oxy và các tạp chất trong môi trường (như muối, axit), gỉ sét thường xuất hiện dưới 4 dạng màu sắc phổ biến sau:

Gỉ đỏ (Red Rust): Đây là loại gỉ phổ biến nhất, hình thành do sắt tiếp xúc với nước và oxy (Fe₂O₃.nH₂O). Gỉ đỏ có tính chất xốp, bám dính kém và liên tục bong tróc, khiến lớp thép bên trong tiếp tục bị ăn mòn cho đến khi mục nát hoàn toàn nếu không được xử lý.

Gỉ vàng (Yellow Rust): Thường xuất hiện ở những môi trường có độ ẩm cực cao hoặc cấu kiện thép ngâm trong nước thường xuyên (FeO(OH).H₂O). Loại gỉ này thường ở dạng bùn mịn hoặc chất lỏng màu vàng, bám trên các khớp nối hoặc góc khuất.

Gỉ đen (Black Rust): Khác với gỉ đỏ, gỉ đen (Fe₃O₄) hình thành trong môi trường thiếu oxy trầm trọng (ví dụ: thép chôn sâu dưới lòng đất hoặc trong các khe hẹp bọc kín). Gỉ đen có tính chất khô, cứng và đôi khi hoạt động như một lớp màng làm chậm quá trình ăn mòn lan rộng.

Gỉ nâu (Brown Rust): Là dạng gỉ hỗn hợp, hình thành khi có sự tham gia của các hợp chất clo (ví dụ: cấu kiện thép ở vùng biển hoặc nhà máy hóa chất). Gỉ nâu có tốc độ ăn mòn cốt thép rất nhanh và nguy hiểm.

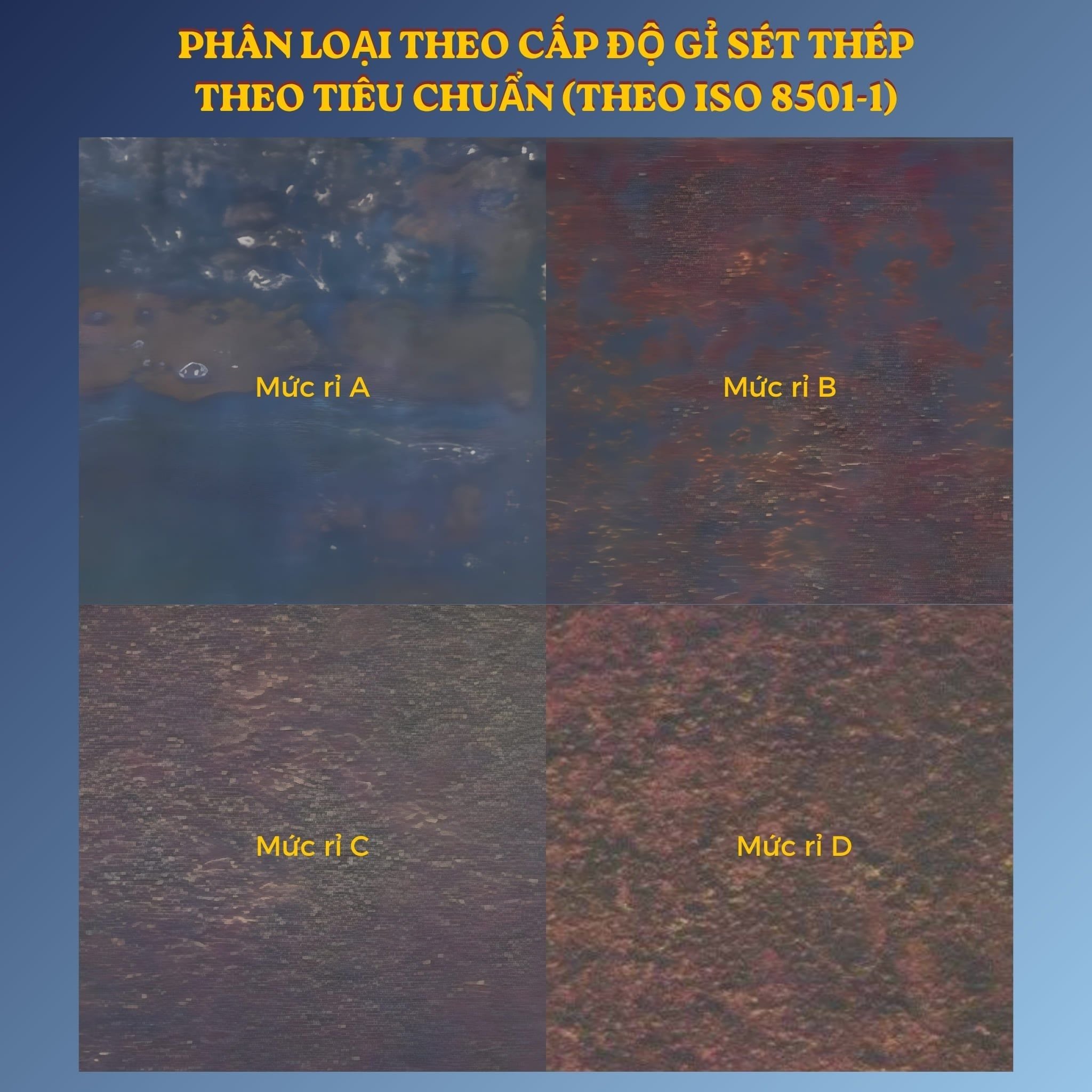

2.2. Phân loại theo cấp độ gỉ sét thép theo tiêu chuẩn (Theo ISO 8501-1)

Trong nghiệm thu kỹ thuật và chuẩn bị bề mặt trước khi sơn chống gỉ, các kỹ sư thường phân loại gỉ sét thành 4 cấp độ chuẩn (từ A đến D) để quyết định phương pháp làm sạch:

2.2.1. Cấp độ A: Bề mặt thép mới chớm gỉ

- Đặc điểm: Thép mới ra lò hoặc lưu kho thời gian ngắn. Bề mặt chủ yến vẫn còn lớp vảy oxit mỏng do quá trình cán nóng và chỉ có rất ít đốm gỉ vàng nhẹ.

- Cách xử lý: Cấp độ này rất dễ xử lý, chỉ cần lau chùi nhẹ hoặc đánh rỉ sơ bộ là có thể tiến hành sơn phủ.

2.2.2. Cấp độ B: Bề mặt thép bắt đầu bong tróc lớp vảy cán

- Đặc điểm: Lớp vảy cán nóng do tiếp xúc với độ ẩm không khí bắt đầu rạn nứt và bong ra. Các vết gỉ đỏ xuất hiện rõ ràng hơn nhưng chưa tạo thành các vết lõm sâu vào bề mặt thép.

- Cách xử lý: Sử dụng bàn chải sắt, mày mài tay hoặc phun cát kỹ thuật nhẹ.

2.2.3. Cấp độ C: Bề mặt thép gỉ diện rộng

- Đặc điểm: Lớp vảy cán nóng đã bong tróc hoàn toàn. Toàn bộ bề mặt thép bị bao phủ bởi lớp gỉ đỏ thô ráp. Khi cạo sạch lớp gỉ, mắt thường có thể thấy các lỗ nhỏ li ti nhưng chưa làm giảm đáng kể độ dày tổng thể của thanh thép.

- Cách xử lý: Bắt buộc sử dụng phương pháp phun cát áp lực cao hoặc dùng hoá chất tẩy gỉ chuyên dụng.

2.2.4. Cấp độ D: Bề mặt gỉ sét nghiêm trọng

- Đặc điểm: Lớp gỉ bám dày thành từng vảy lớn. Quá trình ăn mòn ăn sâu vào kết cấu thép tạo thành các vết rỗ, hố sâu lồi lõm nghiêm trọng. Thép ở cấp độ này đã bị giảm tiết diện chịu lực, giảm độ dày và suy giảm khả năng an toàn của công trình.

- Xử lý: Phải phun cát kỹ thuật loại bỏ hoàn toàn gỉ. Sau đó, kỹ sư cần đo đạc lại độ dày cốt thép để xem xét có cần gia cường hoặc thay thế cấu kiện mới hay không.

3. Sử dụng thép gỉ có ảnh hưởng gì không? Nguy cơ và giới hạn an toàn trong thi công

Trong quá trình tập kết bãi vật tư hoặc lưu kho tại công trường, việc sắt thép bị oxy hóa do tác động của thời tiết là điều rất khó tránh khỏi. Câu hỏi khiến nhiều chủ đầu tư, kỹ sư giám sát và nhà thầu đau đầu chính là: Sử dụng thép đã bị gỉ sét có ảnh hưởng đến chất lượng công trình không?

Câu trả lời phụ thuộc hoàn toàn vào mức độ (cấp độ) gỉ sét hiện tại của thanh thép và vị trí cấu kiện mà nó sẽ đảm nhận. Nếu dùng sai cách hoặc không xử lý đúng kỹ thuật, hậu quả để lại cho công trình sẽ cực kỳ nghiêm trọng.

3.1. Những hệ luỵ nghiêm trọng khi dùng thép gỉ sét đại trà

Nếu cố tình đưa các thanh thép bị ăn mòn nặng vào đổ bê tông hoặc hàn cắt kết cấu mà bỏ qua khâu làm sạch, công trình sẽ đối mặt với 3 nguy cơ lớn sau:

- Làm mất tính liên kết giữa thép và bê tông (Lực dính kết): Bê tông cốt thép là sự kết hợp hoàn hảo nhờ lực dính bám giữa bề mặt thanh thép và khối bê tông. Khi thép bị gỉ cấp độ nặng (lớp vảy xốp bám dày), lớp gỉ này sẽ đóng vai trò như một lớp đệm ngăn cách. Khi bê tông khô, nó không thể bám chặt vào lõi thép, làm suy giảm khả năng chịu lực đồng thời của hệ kết cấu.

- Đẩy nhanh tiến độ tự phá hủy từ bên trong: Oxit sắt (Fe₂O₃) có tính chất xốp và ngậm ẩm. Khi bạn chôn thanh thép dính gỉ vào bên trong bê tông, các phân tử gỉ sẽ tiếp tục hút ẩm từ môi trường xung quanh (thông qua các vết nứt li ti của bê tông) để tiếp tục quá trình oxy hóa. Thể tích lớp gỉ tăng lên (gấp 2-4 lần thể tích thép ban đầu) sẽ tạo ra áp lực nội tại lớn, gây ra hiện tượng nứt tét, bong tróc bê tông bảo vệ.

4. Các phương pháp ngăn ngừa thép bị gỉ sét hiệu quả và bền vững nhất

Gỉ sét luôn là kẻ thù số 1 làm suy giảm tuổi thọ của các công trình xây dựng, thiết bị máy móc và cấu kiện cơ khí. Việc chủ động phòng ngừa ngay từ đầu không chỉ giúp duy trì tính thẩm mỹ mà còn bảo vệ kết cấu chịu lực, tiết kiệm tối đa chi phí sửa chữa về sau.

Dưới đây là tổng hợp các giải pháp chống gỉ sét cho thép từ cơ bản đến chuyên sâu đang được áp dụng phổ biến hiện nay.

4.1. Sử dụng lớp sơn phủ bảo vệ (Cách ly cơ học)

Đây là phương pháp truyền thống, dễ thi công và có chi phí linh hoạt nhất. Bằng cách tạo ra một hàng rào vật lý, lớp sơn sẽ ngăn chặn hoàn toàn sự tiếp xúc giữa bề mặt thép với oxy và độ ẩm không khí.

- Sơn chống gỉ gốc Alkyd (Sơn 1 thành phần): Phù hợp cho các cấu kiện thép trong nhà, kết cấu dân dụng ít chịu bọc bởi dung môi hay hóa chất mạnh. Ưu điểm là nhanh khô, dễ thi công và giá thành rẻ.

- Sơn hệ Epoxy/Polyurethane (Sơn 2 thành phần): Đây là giải pháp tối ưu cho các công trình công nghiệp chịu thời tiết khắc nghiệt, kết cấu thép ngoài trời, nhà xưởng hoặc vùng ven biển. Lớp sơn này có độ bám dính cực cao, chịu được va đập, kháng hóa chất và ngăn ẩm tuyệt đối.

4.2. Mạ kẽm

Mạ kẽm được đánh giá là một trong những phương pháp chống ăn mòn hiệu quả và có tuổi thọ cao nhất hiện nay. Kẽm là kim loại có tính hoạt động hoá học mạnh hơn sắt, nên kẽm sẽ chủ động chịu ăn mòn thay để bảo vệ lớp cốt thép bên trong.

Tìm hiểu thêm: Giấy chứng nhận chất lượng sản phẩm và CO, CQ trong ngành thép

- Mạ kẽm nhúng nóng: Cấu kiện thép sau khi làm sạch sẽ được nhúng trực tiếp vào bể kẽm nóng chảy ở nhiệt độ khoảng 450°C. Phương pháp này tạo ra lớp phủ dày dặn, bao bọc toàn diện cả mặt trong lẫn mặt ngoài của sản phẩm (như ống thép, thép hình lớn), tuổi thọ có thể lên đến 30 - 50 năm ngoài trời.

- Mạ kẽm điện phân: Thép được phủ một lớp kẽm mỏng bằng phương pháp điện hóa. Cách này giúp bề mặt sản phẩm láng mịn, tính thẩm mỹ cao, không làm biến dạng các chi tiết nhỏ nhưng khả năng chịu thời tiết ngoài trời sẽ kém hơn mạ kẽm nhúng nóng.

4.3. Lựa chọn vật liệu thay thế. Thép không gỉ hợp kim (Inox)

Nếu ngân sách dự án cho phép và công trình yêu cầu độ bền tuyệt đối trong môi trường hóa chất, ẩm ướt hoặc thực phẩm, việc thay thế thép cacbon bằng thép không gỉ (Inox) là giải pháp triệt để nhất.

Nhờ hàm lượng Crom (tối thiểu 10.5%) và các nguyên tố như Niken, Molybdnum... thép không gỉ có khả năng tự hình thành một lớp màng oxit cực mỏng trên bề mặt. Lớp màng này có đặc tính trơ, bảo vệ thép khỏi các tác nhân gây oxy hóa mà không cần phải sơn hay mạ kẽm. Các mác thép phổ biến bao gồm Inox 304 (dân dụng, công nghiệp nhẹ) và Inox 316 (chống ăn mòn muối biển, hóa chất mạnh).

4.4. Kiểm soát môi trường kho lưu trữ vật tư

Đối với các đơn vị nhà thầu, đại lý phân phối sắt thép, gỉ sét thường xuất hiện ngay trong quá trình lưu kho trước khi đưa vào thi công. Để ngăn chặn điều này, quy trình bảo quản cần tuân thủ các nguyên tắc sau:

- Kê cao cách đất: Không để thép tiếp xúc trực tiếp với nền đất hoặc sàn xi măng ẩm ướt. Phải kê thép trên các thanh đà gỗ hoặc đà bê tông cách mặt đất tối thiểu 10 - 30 cm.

- Phân loại lưu trữ: Cách ly thép mới với các lô thép đã bị gỉ sét để tránh hiện tượng "lây lan" oxit sắt. Không để thép gần khu vực chứa hóa chất, axit hoặc muối.

- Mái che thông thoáng: Nhà kho cần đảm bảo khô ráo, thoáng khí. Nếu phải để ngoài trời, bắt buộc phải sử dụng bạt chống thấm che phủ và xếp thép hơi nghiêng để tránh đọng nước mưa.

Hiện tượng sắt thép bị gỉ sét là quy luật tự nhiên không thể tránh khỏi đối với các dòng thép cacbon truyền thống khi đặt trong môi trường độ ẩm cao. Tuy nhiên, rủi ro này hoàn toàn có thể kiểm soát và phòng ngừa nếu chúng ta hiểu rõ các cấp độ ăn mòn để có phương án xử lý bề mặt kịp thời. Việc linh hoạt áp dụng các công nghệ hiện đại như sơn phủ hai thành phần, mạ kẽm nhúng nóng, ưu tiên dòng vật liệu thép không gỉ (Inox) hay đơn giản là tuân thủ nghiêm ngặt quy trình bảo quản kho bãi chính là chìa khóa vàng để bảo vệ công trình.

Hy vọng những thông tin tổng hợp trên đây đã mang lại góc nhìn toàn diện và hữu ích, giúp các nhà thầu, đại lý phân phối luôn duy trì được chất lượng vật tư tốt nhất trước khi đưa vào thi công thực tế.

CÔNG TY TNHH VINA ĐỒNG THẮNG

Hotline: 0936 000 905 - 0908 003 913 - 0356 980 779

Fanpage: Vina Đồng Thắng

Linkedin: Công ty TNHH Vina Đồng Thắng

Địa chỉ: 9C, Khu Phố 4, Phường Long Hưng, Tỉnh Đồng Nai.
