Trong chuỗi cung ứng và thi công kết cấu, giai đoạn kiểm tra đầu vào đóng vai trò quyết định đến tính toàn vẹn của toàn bộ công trình. Tuy nhiên, một bước kỹ thuật cốt lõi thường bị xem nhẹ hoặc thực hiện qua loa chính là: Đọc và giải mã ký hiệu mác thép trên bề mặt thanh thép hoặc nhãn mác đi kèm.

Việc lơ là hoặc thiếu kinh nghiệm trong khâu này sẽ dẫn đến những hệ lụy khôn lường về cả mặt kết cấu lẫn pháp lý.

1.1. Mác thép là gì? Vì sao phải hiểu rõ về ký hiệu mác thép?

Mác thép là thuật ngữ biểu thị khả năng chịu lực, thành phần hóa học và các đặc tính cơ lý của thép. Mỗi quốc gia, mỗi tổ chức tiêu chuẩn (như ASTM của Mỹ, JIS của Nhật, GB của Trung Quốc, hay TCVN của Việt Nam) đều có hệ thống ký hiệu riêng.

Khi vật tư tập kết tại công trường hoặc nhà xưởng, việc đối chiếu hồ sơ năng lực với ký hiệu dập nổi thực tế trên thanh thép là bắt buộc. Nếu không "đọc vị" được các ký hiệu này, kỹ sư giám sát sẽ không có cơ sở để xác nhận vật tư bàn giao có đúng thiết kế hay không.

Tìm hiểu thêm: Thép là gì? Tìm hiểu cấu tạo, phân loại và ứng dụng các loại thép

1.2. Rủi ro khôn lường khi bỏ qua bươc kiểm tra mác thép

Việc nghiệm thu cảm tính, chỉ nhìn bằng mắt thường về kích thước, số lượng mà bỏ qua ký hiệu mác thép có thể dẫn đến những hệ lụy nghiêm trọng:

- Thay đổi khả năng chịu lực của kết cấu: Thép CB300-V (giới hạn chảy tối thiểu 300 MPa) nhìn bề ngoài không khác gì thép CB400-V hay CB500-V. Nếu nhà cung cấp giao nhầm loại thép có mác thấp hơn so với bản vẽ thiết kế, hệ thống dầm, sàn hoặc khung chịu lực sẽ bị suy giảm khả năng gánh tải, dẫn đến nguy cơ nứt gãy, võng bề mặt, thậm chí là đổ sập công trình.

- Lãng phí ngân sách hoặc sai lệch bài toán kinh tế: Ở chiều ngược lại, nếu dùng thép mác quá cao (ví dụ thiết kế chỉ cần CB300 nhưng nghiệm thu và đưa vào sử dụng Gr.50/CB500) mà không có sự điều chỉnh tiết diện, doanh nghiệp đang lãng phí một khoản chi phí vật tư rất lớn do giá thành thép mác cao luôn đắt hơn.

- Khủng hoảng pháp lý và kiểm định: Khi có đoàn thanh tra hoặc đơn vị kiểm định độc lập vào rà soát, nếu phát hiện mác thép thực tế không đồng nhất với hồ sơ hoàn công, công trình có thể bị đình chỉ, phạt nặng, hoặc buộc phải đập bỏ để gia cố lại.

1.3. Lợi ích chiến lược khi nắm vững cách đọc ký hiệu mác thép

Việc siết chặt quy trình đọc hiểu ký hiệu mác thép trước khi nghiệm thu mang lại 3 lợi ích cốt lõi cho nhà thầu và chủ đầu tư:

- Đảm bảo tính pháp lý hoàn hảo: Giúp hồ sơ nghiệm thu đầu vào khớp 100% với chứng chỉ chất lượng từ nhà máy sản xuất.

- Tối ưu hoá công trình gia công: Mỗi mác thép có độ cứng và đặc tính hàn (độ tương đương cacbon C_eq) khác nhau. Biết chính xác mác thép giúp đội ngũ kỹ thuật lựa chọn đúng phương pháp cắt, uốn và que hàn phù hợp, tránh hiện tượng nứt mối hàn do giòn nguội.

2. Cách đọc ký hiệu mác thép theo chuẩn TCVN, JIS và ASTM

Tại các công trường xây dựng và xưởng gia công cơ khí, sắt thép từ nhiều nguồn khác nhau (sản xuất trong nước hoặc nhập khẩu) thường tập kết tại cùng một bãi vật tư. Để phân loại chính xác tính năng cơ lý của từng thanh thép, các kỹ sư phải dựa vào hệ thống ký hiệu được đúc nổi trực tiếp trên thân sản phẩm.

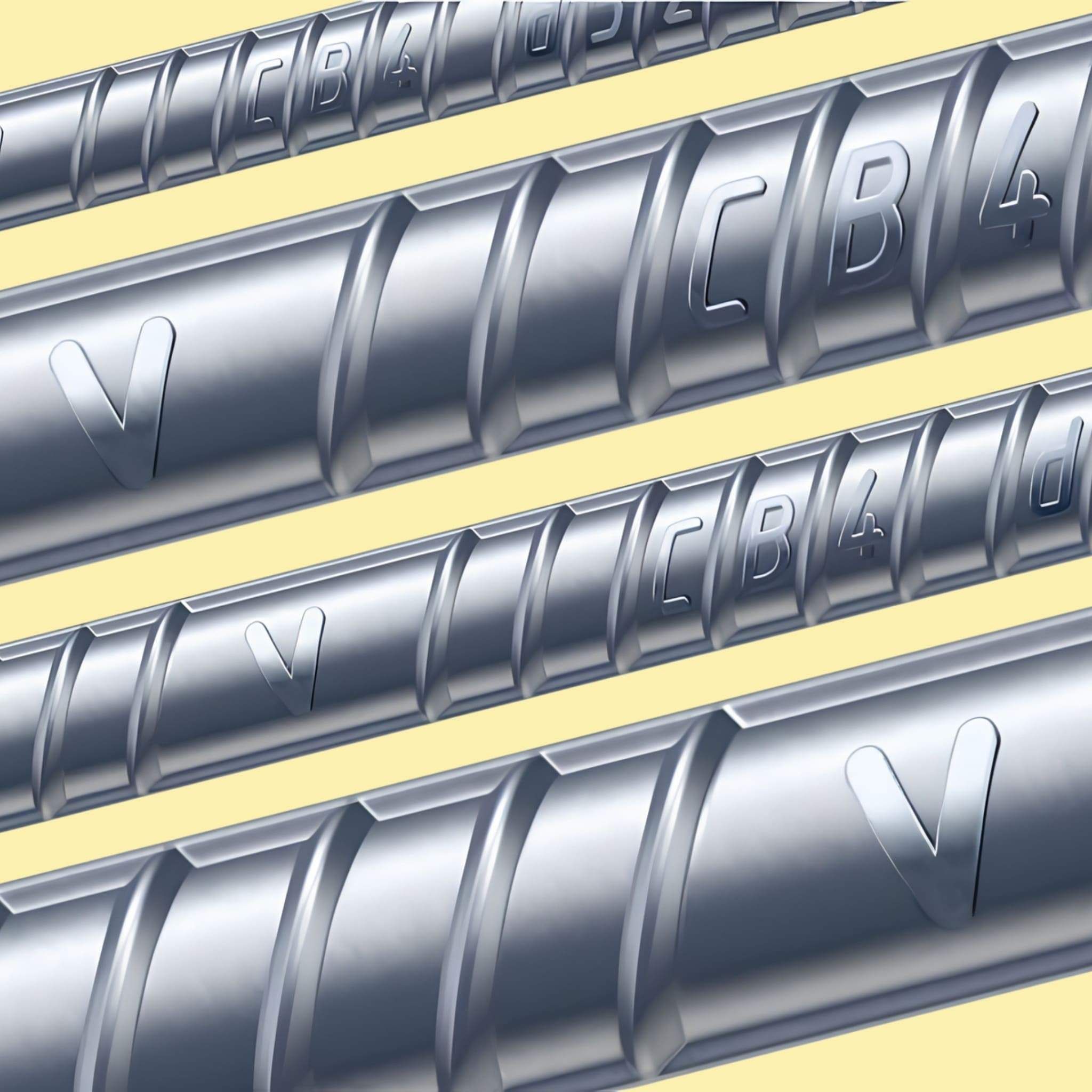

Việc hiểu và đọc chuẩn các ký hiệu theo tiêu chuẩn TCVN (Việt Nam), JIS (Nhật Bản) và ASTM (Mỹ) là yêu cầu bắt buộc để đảm bảo đưa đúng vật liệu vào đúng vị trí kết cấu.

Xem ngay: Kiểm tra chất lượng thép nhập khẩu: Quy trình chi tiết & lưu ý quan trọng

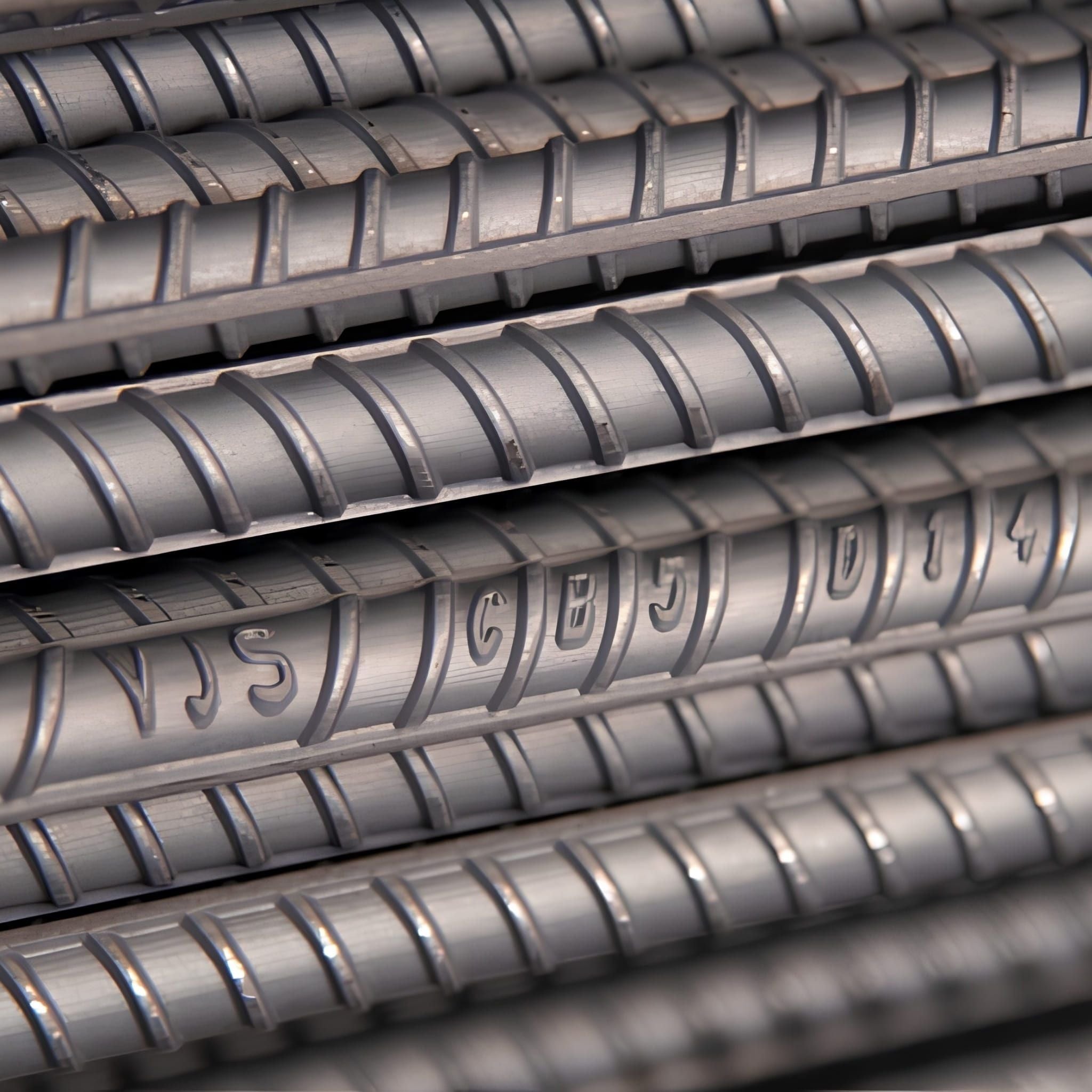

2.1. Cách đọc ký hiệu thép theo tiêu chuẩn Việt Nam (TCVN 1651)

Tiêu chuẩn TCVN là thước đo phổ biến nhất đối với các dòng thép nội địa (như Thép Hòa Phát, Thép Miền Nam, Vina Kyoei...). Hệ thống ký hiệu của Việt Nam phân tách rất rõ ràng giữa thép cuộn trơn và thép thanh vằn.

- Cấu trúc ký hiệu: Thường có dạng CB + Chữ số + Ký tự đuôi (Ví dụ: CB300-V, CB400-V, CB240-T).

Giải mã chi tiết:

- CB: Là viết tắt của từ Cốt Bê-tông – biểu thị loại thép này chuyên dụng làm kết cấu chịu lực cho bê tông.

- Ba chữ số tiếp theo (240, 300, 400, 500): Đại diện cho chỉ số Giới hạn chảy tối thiểu của thép (tính bằng đơn vị N/ mm² hoặc MPa). Chỉ số này càng cao, thép càng chịu được lực kéo lớn.

- Ký tự chữ cuối cùng (T hoặc V): Thể hiện hình dáng bề mặt của thanh thép. T đại diện cho thép Trơn (thép cuộn tròn trơn), còn V đại diện cho thép Vằn (thép có gân dọc và gân ngang).

     - Ví dụ: Khi nhìn thấy ký hiệu CB400-V dập nổi trên thân thép phi 16 (D16), bạn hiểu ngay đây là thép thanh vằn (có gân), cốt bê tông, có giới hạn chảy tối thiểu là 400 MPa.

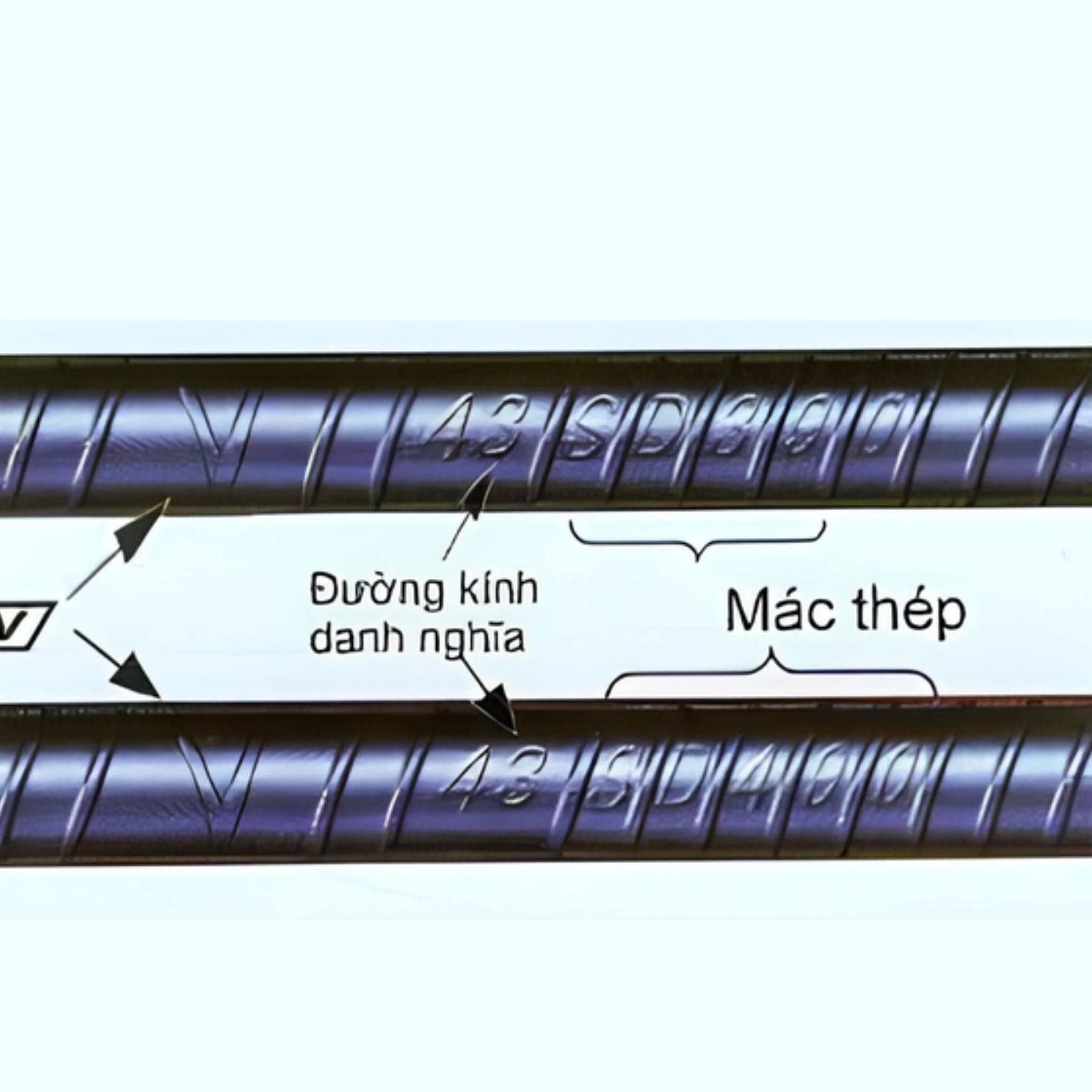

2.2. Cách đọc ký hiệu thép theo Tiêu chuẩn Nhật Bản (JIS G3112)

Thép sản xuất theo tiêu chuẩn JIS (Japan Industrial Standard) rất được ưa chuộng tại các dự án có vốn đầu tư nước ngoài hoặc yêu cầu kỹ thuật khắt khe. Tiêu chuẩn này sử dụng các ký tự Latinh để phân loại cấp độ bền.

- Cấu trúc ký hiệu: Thường bắt đầu bằng cụm từ SD + Chữ số (Ví dụ: SD295, SD390, SD490).

Giải mã chi tiết:

- SD: Viết tắt của cụm từ tiếng Anh Steel Deformed, nghĩa là Thép thanh vằn (thép có gân chống trượt).

- Các chữ số phía sau (295, 390, 490): Tương tự như TCVN, đây chính là quy định về Giới hạn chảy tối thiểu của mác thép đó (đơn vị MPa).

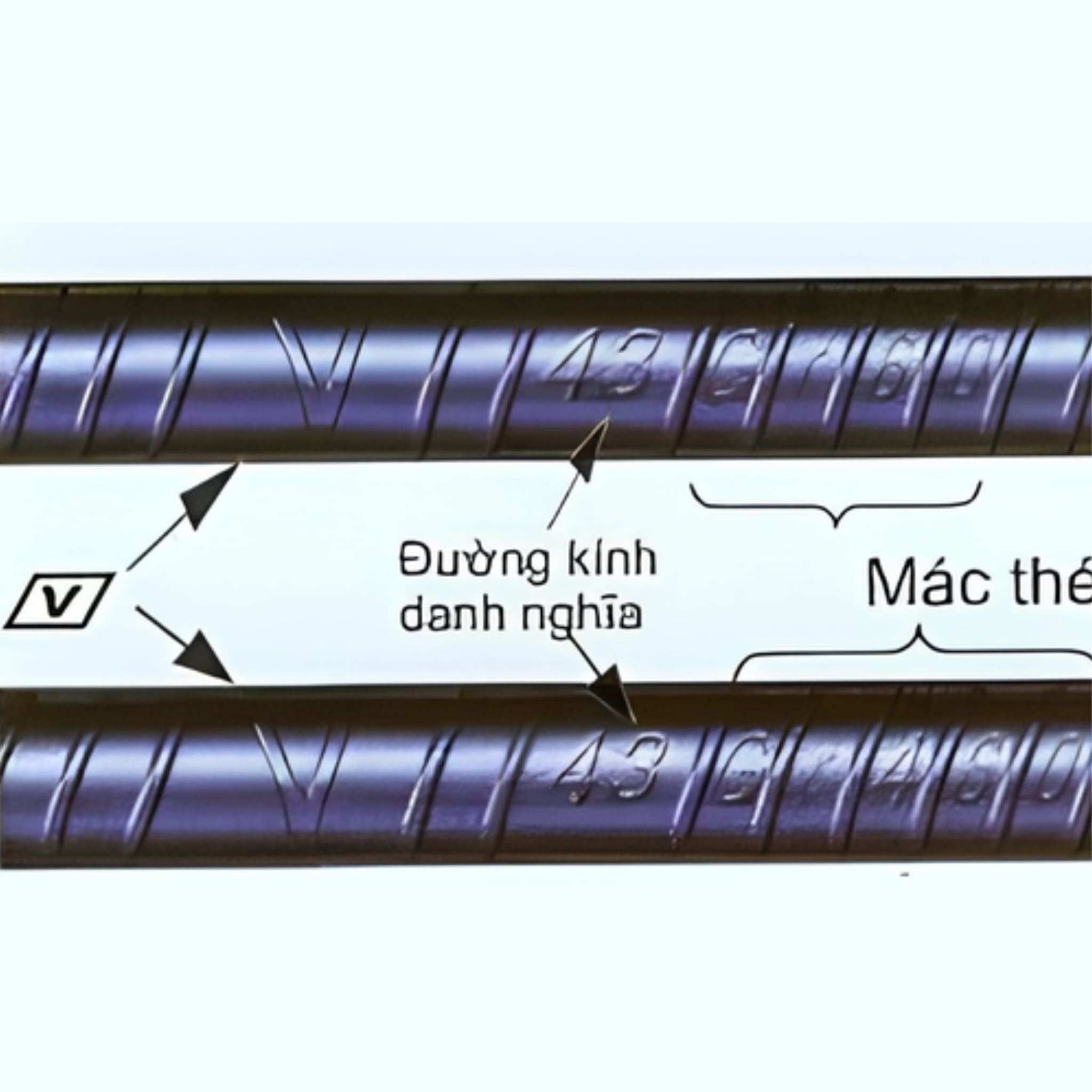

2.3. Cách đọc ký hiệu thép theo Tiêu chuẩn Mỹ (ASTM A615 / A615M)

Tiêu chuẩn ASTM (American Society for Testing and Materials) có cách quy ước hoàn toàn khác biệt so với hệ mét của châu Á. Người Mỹ sử dụng khái niệm Grade (Cấp độ bền) dựa trên đơn vị đo lường Anh (Ksi hoặc Psi).

- Cấu trúc ký hiệu: Thường có dạng chữ Gr + Chữ số (Ví dụ: Gr 40, Gr 60, Gr 75).

Giải mã chi tiết:

- Gr: Là viết tắt của từ Grade (Cấp độ hay chủng loại).

- Chữ số đi kèm (40, 60, 75): Biểu thị Giới hạn chảy tối thiểu nhưng tính bằng đơn vị Ksi ( 1Ksi ≈ 6.89 MPa).

      + Gr 40: Tương đương giới hạn chảy khoảng 280 MPa (gần tương mác CB300-V).

      + Gr 60: Tương đương giới hạn chảy khoảng 420 MPa (gần tương đương mác CB400-V).

Xem ngay: Thép SS400 là gì? Khám phá tiêu chuẩn, tính chất và ứng dụng.

2.4. Bảng đối chiếu nhanh các mác thép tương đương giữa 3 tiêu chuẩn

3. Cách đọc đọc ký hiệu mác thép xây dựng từ các thương hiệu lớn tại Việt Nam

3.1. Hướng dẫn chi tiết cách đọc ký hiệu thép Hòa Phát

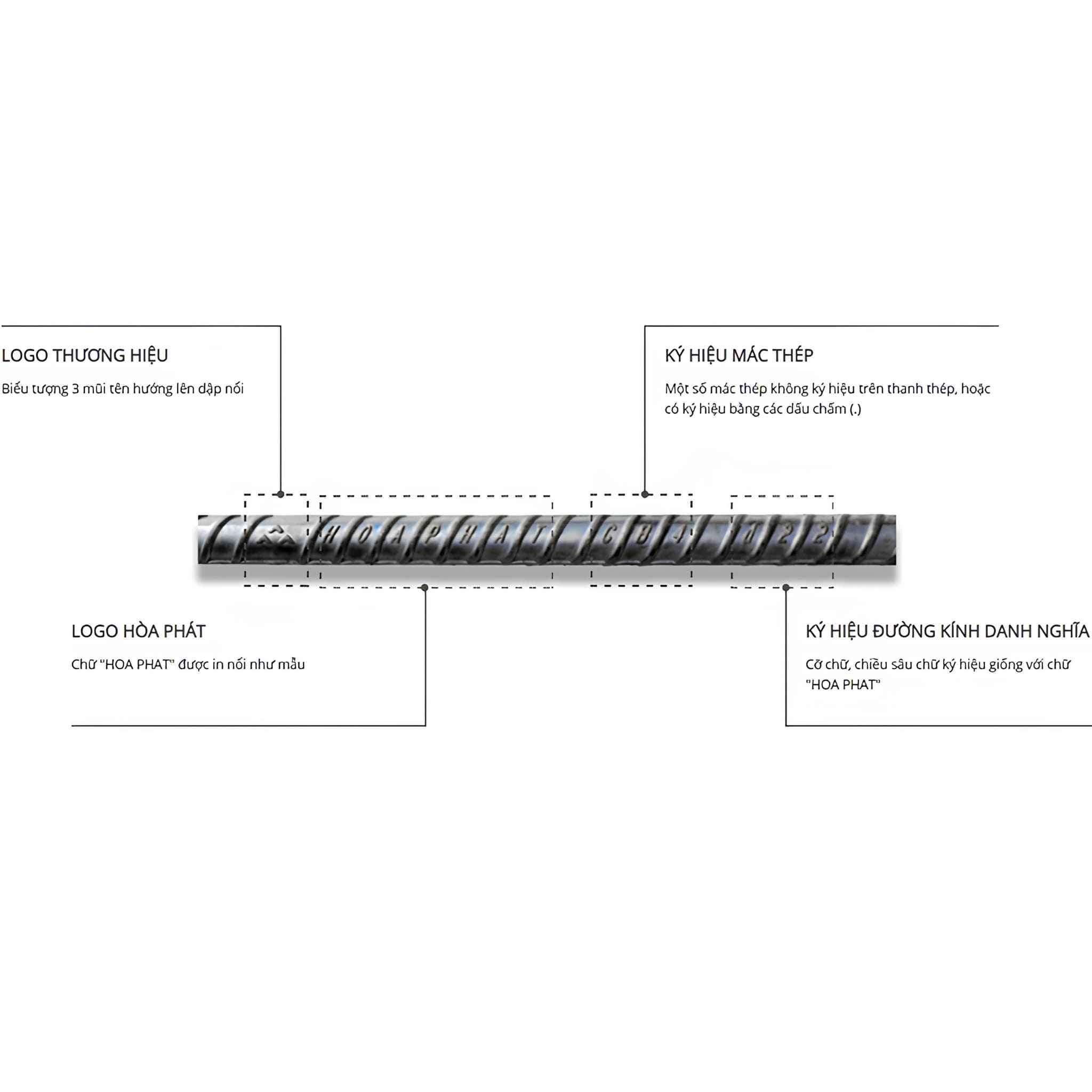

3.1.1. Cấu trúc ký hiệu dập nổi trên thép thanh vằn Hòa Phát

Đối với dòng thép thanh vằn (đường kính từ D10 đến D51) chuyên dùng cho kết cấu dầm, cột, móng, Hòa Phát áp dụng quy chuẩn dập nổi các thông tin theo một chu kỳ lặp đi lặp lại dọc theo thân cây thép.

Cấu trúc dòng ký hiệu dập nổi của Hòa Phát bao gồm 3 phần chính theo thứ tự từ trái sang phải:

Phần 1: Biểu tượng logo thương hiệu

- Ký hiệu: Hình ba mũi tên hướng lên xếp thành hình tam giác (hoặc chữ HOAPHAT dập nổi in hoa rõ nét đối với một số dòng sản phẩm đặc thù).

Phần 2: Ký hiệu mác thép

Ngay sau logo thương hiệu sẽ là ký hiệu thể hiện cường độ chịu lực của thanh thép theo Tiêu chuẩn Việt Nam (TCVN 1651-2):

- Ký hiệu "CB3": Đại diện cho mác thép CB300-V (Cường độ trung bình, thường dùng cho công trình thấp tầng, nhà dân dụng).

- Ký hiệu "CB4": Đại diện cho mác thép CB400-V (Cường độ cao, chuyên dùng cho dầm, cột chịu lực chính của nhà cao tầng).

- Ký hiệu "CB5": Đại diện cho mác thép CB500-V (Dòng siêu cường lực, dành cho các công trình đặc biệt như cầu cảng, cao ốc).

Phần 3: Ký hiệu đường kính danh nghĩa

Ký tự cuối cùng trong một chuỗi ký hiệu là hai chữ số thể hiện đường kính thực tế của thanh thép (đơn vị tính: mm).

Thép Hoà Phát được trình bày: [Logo thương hiệu] + [Logo Hoà Phát] + [Mác Thép] + [Đường kính]

3.1.2. Mẹo phân biệt thép Hòa Phát thật hay giả

Do là thương hiệu quốc dân, thép Hòa Phát thường bị các đơn vị làm ăn gian lận làm giả bằng cách "bấm gân" hoặc dập lại ký hiệu. Bạn có thể kiểm tra nhanh bằng các mẹo sau:

- Kiểm tra độ sắc nét: Chữ và logo của Hòa Phát chính hãng được đúc bằng khuôn công nghệ cao nên thanh mảnh, gờ cao rõ ràng, không bị mờ hay bẹt góc.

- Màu sắc bề mặt: Thép thật có màu xanh đen đặc trưng của thép cán nóng, bề mặt nhẵn bóng, không có hiện tượng nứt sọc hay rỗ bề mặt. Thép giả thường có màu xanh sẫm hoặc ngả đỏ do công nghệ cán nguội thủ công.

- Hình dạng gân thép: Đối với thép thanh vằn, các đường gân ngang dọc hai bên sườn thanh thép phải đều đặn, khoảng cách đồng góc và không bị mất gân cục bộ.

3.2. Hướng dẫn chi tiết cách đọc ký hiệu thép Việt Đức

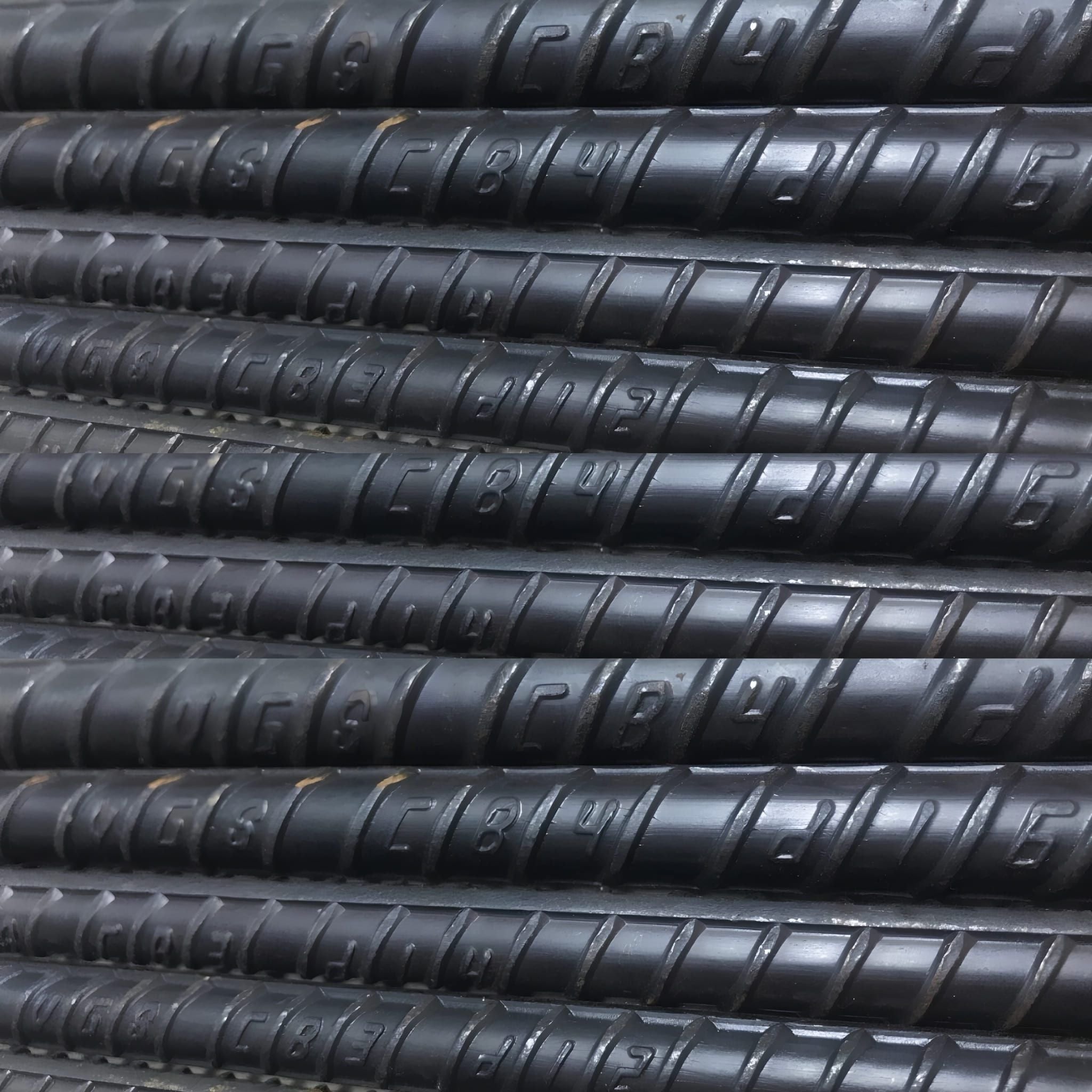

3.2.1. Cấu trúc ký hiệu dập nổi trên thép thanh vằn Việt Đức

Đối với dòng thép cây có gân (đường kính từ D10 trở lên) dùng cho các cấu kiện chịu lực cốt lõi như móng, dầm, cột, Thép Việt Đức áp dụng quy chuẩn đúc nổi thông tin theo một chu kỳ lặp lại dọc theo chiều dài thanh thép.

Chuỗi ký hiệu của Việt Đức được sắp xếp theo trình tự nghiêm ngặt từ trái sang phải như sau:

Phần 1: Ký hiệu thương hiệu

- Ký hiệu: Chữ V-G-S viết hoa, được đập nổi sắc nét.

Phần 2: Ký hiệu mác thép

Ngay sau chữ VGS, nhà máy dập nổi trực tiếp mác thép chịu lực theo tiêu chuẩn TCVN 1651-2:

• Ký hiệu "CB3": Đại diện cho mác thép cường độ trung bình CB300-V.

• Ký hiệu "CB4": Đại diện cho mác thép cường độ cao CB400-V (Dòng thép chuyên dụng, phổ biến nhất ở các hệ dầm cột nhà cao tầng).

• Ký hiệu "CB5": Đại diện cho mác thép siêu cường lực CB500-V (Dành cho kết cấu đặc biệt).

Phần 3: Ký hiệu đường kính danh nghĩa

Ký tự cuối cùng gồm chữ d viết thường đi liền với hai chữ số thể hiện đường kính thực tế của thanh thép tính bằng milimet (mm).

Thép Việt Đức được trình bày: VGS + [ Ký hiệu mác thép] + [Đường kính]

3.2.2. Cách phân biệt thép Việt Đức chính hãng và hàng kém chất lượng

Để tránh mua phải thép "gầy" (thép bị cắt giảm đường kính) hoặc thép giả dập lại chữ, bạn cần lưu ý các đặc điểm trực quan sau:

- Hình dáng hình học: Thép cây Việt Đức gân vằn có hai gờ dọc chạy song song thân và các gân ngang xếp đều đặn, góc nghiêng gân không bị lệch hoặc mất nét.

- Độ hoàn thiện bề mặt: Thép thật được cán nóng công nghệ hiện đại nên có màu xanh đen hoặc xám xanh mờ tự nhiên, bề mặt mịn, không bị rạn nứt hay rỗ sần sùi. Chữ VGS dập nổi rất mảnh nhưng cao, sờ tay thấy rõ gờ chắc chắn, không bị bẹt hay nhòe góc.

3.3. Hướng dẫn chi tiết cách đọc ký hiệu thép Việt Nhật

3.3.1. Cấu trúc ký hiệu dập nổi trên thép thanh vằn Việt Nhật

Đối với dòng thép cây có gân (đường kính D10 đến D51) chuyên dùng làm khung chịu lực cốt lõi cho bê tông, thép Việt Nhật

dập nổi các thông tin nhận diện trực tiếp trên từng khoang gân theo chu kỳ lặp lại dọc theo chiều dài thanh thép.

Cấu trúc dòng ký hiệu của Việt Nhật (Vina Kyoei) được sắp xếp theo thứ tự từ trái sang phải như sau:

Phần 1: Biểu tượng logo thương hiệu

Phần 2: Ky hiệu mác thép

Ngay sau logo hoa mai, nhà máy dập trực tiếp ký hiệu mác thép theo tiêu chuẩn TCVN 1651-2:

• Ký hiệu "CB3": Đại diện cho mác thép cường độ trung bình CB300-V.

• Ký hiệu "CB4": Đại diện cho mác thép cường độ cao CB400-V.

• Ký hiệu "CB5": Đại diện cho mác thép siêu cường lực CB500-V.

Phần 3: Ký hiệu đường kính

- Ngay sau biểu tượng hoa mai là chỉ số kích thước của thanh thép (đơn vị: mm). Ví dụ: Số 16 là thép Phi 16 (D16), số 25 là thép Phi 25 (D25)...

- Mác thép CB300-V / SD295: Phía sau chỉ số đường kính không có dấu ký hiệu nào thêm.

- Mác thép CB400-V / SD390: Phía sau số đường kính sẽ xuất hiện một dấu gạch ngang dập nổi (-) hoặc chữ chấm tròn.

- Mác thép CB500-V / SD490: Phía sau số đường kính sẽ có hai dấu gạch ngang dập nổi (=) nối tiếp nhau.

Thép Việt Nhật được trình bày: [logo] + [Mác Thép] + [Đường kính]

3.3.2. Ký hiệu nhận biết trên thép cuộn Việt Nhật

Đối với thép cuộn trơn (phi 6, phi 8 dùng làm cốt đai), để bề mặt không bị khuyết tật và đảm bảo độ láng mịn khi kéo dây, nhà máy Vina Kyoei áp dụng phương pháp nhận diện khác:

- Dấu hiệu trên thân thép: Trền bề mặt của sợi thép cuộn tròn trơn sẽ được dập nổi chữ VINA KYOEI in hoa, sắc nét, khoảng cách giữa các cụm chữ đều nhau theo chu kỳ mét.

3.3.3. Mẹo phân biệt thép Việt Nhật chính hãng và hàng giả

Vì là thương hiệu cao cấp có giá thành nhỉnh hơn thị trường, thép Việt Nhật rất dễ bị các đơn vị gian lận làm giả bằng cách dùng thép "gầy" rồi bấm lại khuôn hoa mai thô sơ. Bạn có thể kiểm tra nhanh bằng các đặc điểm trực quan sau:

- Hình dạng logo: Logo của thép Việt Nhật có 4 cánh xếp cân đối, các góc cánh bo tròn mềm mại nhưng gờ chữ nổi cao, sắc sảo. Thép giả thường có hình logo hoa mai bị méo, nhoè hoặc phẳng bẹt.

- Cảm quan màu sắc: Thép Việt Nhật có màu xanh đen sẫm, bề mặt láng mịn, sờ tay vào các thanh gân vằn thấy rất đều đặn, không có ba-vớ bám ở hai bên sườn dọc thanh thép. Thép giả cán lại thủ công thường có màu xám xịt hoặc ngả vảng rỉ đỏ rất nhanh.

- Độ mềm dẻo: Thép Việt Nhật chính hãng có độ dẻo dai cực kỳ tốt nhờ công nghệ luyện kim cực kỳ chuẩn Nhật. Khi uốn định hình, thanh thép không có hiện tượng nứt gãy ở góc uốn, khác biệt hoàn toàn với thép thiếu ly cán lại thường bị giòn và dễ nứt lõi.

3.4. Hướng dẫn chi tiết cách đọc ký hiệu thép Pomina và Thép Miền Nam (Vnsteel)

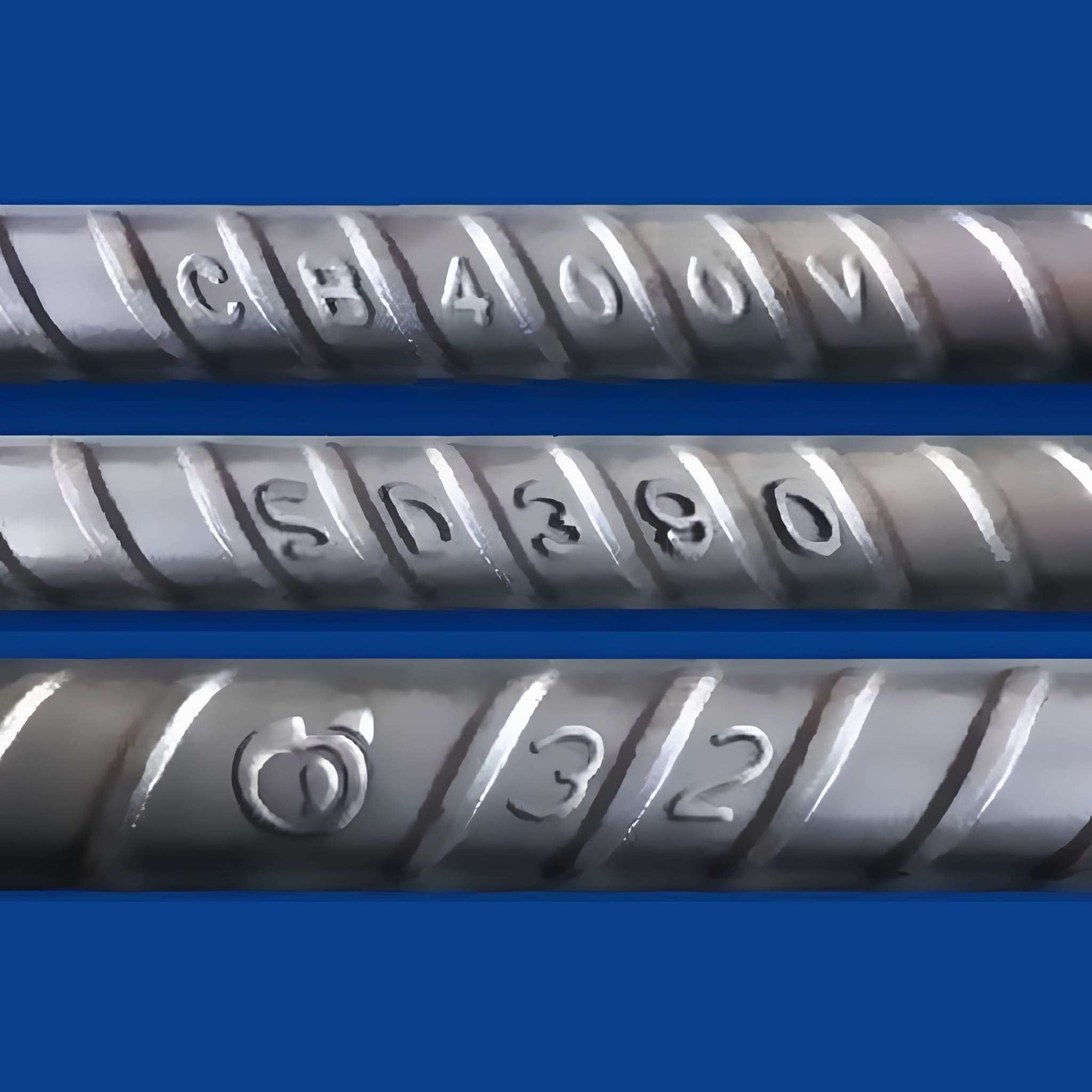

3.4.1. Cách đọc ký hiệu trên thép cây thanh vằn Pomina

Thép Pomina sở hữu hệ thống nhận diện trực quan rất dễ phân biệt. Trên các dòng thép thanh vằn (từ D10 trở lên), nhà máy dập nổi chuỗi thông tin theo cấu trúc nghiêm ngặt từ trái sang phải như sau:

Các thành phần ký hiệu của thép Pomina:

- Logo thương hiệu: hình quả táo đặc trưng của pomina được đúc nổi rõ ràng

- Ký hiệu mác thép (Cường độ chịu lực): Ngay sau chỉ số đường kính là ký hiệu chữ để phân cấp cấp độ bền theo tiêu chuẩn TCVN 1651-2:

• Chữ số lùi (Không có ký hiệu chữ): Tương đương mác thép cường độ trung bình CB300-V (hoặc SD295).
• Ký hiệu chữ "D": Đại diện cho mác thép cường độ cao CB400-V (hoặc SD390) – dòng thép phổ biến nhất cho hệ dầm, cột.
• Ký hiệu chữ "E": Đại diện cho mác thép siêu cường lực CB500-V (hoặc SD490).

- Kích thước thanh thép: Hai chữ số biểu thị đường kính danh nghĩa (mm). Ví dụ: Số 16 là phi 16 (D16), số 20 là phi 20 (D20).

Thép Pomina được trình bày: [logo] + [Ký hiệu mác thép bằng chữ] + [Đường kính]

3.4.2. Cách đọc ký hiệu trên thép cây thanh vằn Thép Miền Nam (Vnsteel)

Thép Miền Nam (thương hiệu thuộc Tổng công ty Thép Việt Nam - Vnsteel) sử dụng ký hiệu chữ đơn giản và mạnh mẽ. Trên mỗi thanh thép vằn, chu kỳ ký hiệu dập nổi lặp lại khoảng 1m đến 1.2m bao gồm các thông số:

Các thành phần ký hiệu của thép Miền Nam:

- Logo thương hiệu: Chữ V viết hoa dập nổi (đặc trưng cho Vnsteel hoặc thương hiệu chữ V của Thép Miền Nam).

- Ký hiệu mác thép (Cấp độ bền): Ngay sau chữ V thương hiệu, nhà máy dập nổi trực tiếp mác thép theo tiêu chuẩn TCVN 1651-2:

• Ký hiệu "CB300": Đại diện cho mác thép cường độ trung bình CB300-V.

• Ký hiệu "CB400": Đại diện cho mác thép cường độ cao CB400-V (Dòng mác thép được tiêu thụ mạnh nhất, chuyên dùng cho hệ dầm, cột, móng).

• Ký hiệu "CB500": Đại diện cho mác thép siêu cường lực CB500-V.

- Kích thước thanh thép: Số thể hiện đường kính danh nghĩa (mm) giống như các thương hiệu khác (10, 12, 14, 16, 20...).

Thép Miền Nam được trình bày: [Logo] + [Mác thép] + [Đường kính]

3.4.3. Nhận diện đối với dòng thép cuộn trơn

Đối với thép cuộn tròn trơn (phi 6, phi 8 chuyên làm cốt đai hoặc kéo dây) của cả hai thương hiệu, bề mặt sợi thép cần độ láng mịn hoàn hảo nên không dập nổi chuỗi ký tự dài mà có quy ước tối giản:

- Thép cuộn Pomina: Trên bề mặt sợi thép cuộn dập nổi hình Quả táo nổi lên rõ ràng, các biểu tượng cách đều nhau. Thông tin chi tiết về mác thép (như CB240-T) nằm trên tem nhãn giấy/nhựa đính kèm bó thép.

- Thép cuộn Miền Nam: Bề mặt sợi thép cuộn trơn có dập nổi chữ VNSTEEL sắc nét, khoảng cách đều đặn. Mọi thông số kỹ thuật, số mẻ luyện (Heat No) được quản lý thông qua nhãn mác niêm phong ở đầu mỗi cuộn hàng khi xuất xưởng.

3.4.4. Mẹo phân biệt thép thật - giả của thép Pomina và thép Miền Nam

Do là hai thương hiệu quốc dân tại miền Nam, tình trạng "thép giả", "thép gầy" (thép thiếu ly) nhái thương hiệu Pomina và Thép Miền Nam diễn ra khá phức tạp. Bạn có thể kiểm tra nhanh bằng các đặc điểm cảm quan sau:

- Độ sắc nét của khuôn đúc: Thép thật của Pomina có hình quả táo rất cân đối, gờ nổi cao nhưng mảnh và đều đặn. Thép Miền Nam thật có chữ V và các con số vuông vức, không bị bẹt hay mất nét. Thép giả thường có logo nhòe, nông và sờ tay thấy thô ráp do công nghệ cán thủ công.

- Màu sắc và bề mặt: Cả hai dòng thép chính hãng đều là thép cán nóng công nghệ cao, bề mặt có lớp vảy oxit màu xanh đen hoặc xám xanh tự nhiên, láng mịn. Thép giả thường có màu xám xịt hoặc dễ ngả màu gỉ vàng rất nhanh do lẫn nhiều tạp chất.

- Khoảng cách gân vằn: Thép vằn thật có các gân ngang xếp chéo đều tăm tắp, khoảng cách giữa các gân đồng đều tuyệt đối và có hai đường gờ dọc chạy song song suốt chiều dài thanh thép.

4. Cách đọc ký hiệu mác thép hình và ống thép công nghiệp

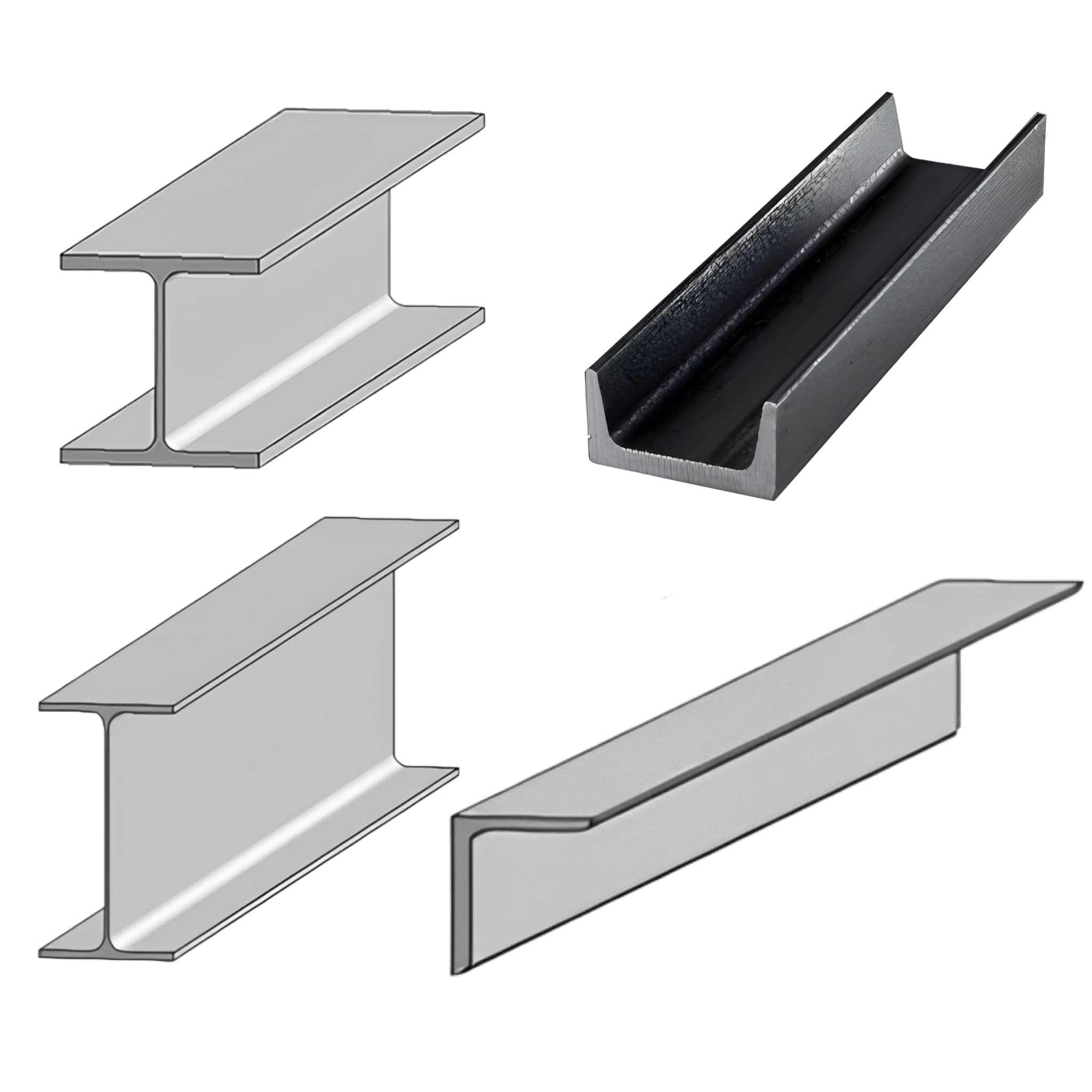

4.1. Cách đọc ký hiệu mác thép trên thép hình (H,I,V,U)

Trước khi đi vào mác thép chất lượng, bạn cần đọc đúng kích thước mặt cắt của từng loại thép hình được quy ước theo các ký tự tiêu chuẩn:

Thép hình H và Thép hình I: thường được ký hiệu theo công thức: H x B x t₁ x t₂

      - Trong đó: H là chiều cao mặt cắt; B là chiều rộng cánh; t₁ là độ dày bụng (thân); t₂ là độ dày của cánh.

      -  Ví dụ: H300 x 300 x 10 x 15 nghĩa là thép hình H có chiều cao 300mm, cánh rộng 300mm, thân dày 10mm và cánh dày 15mm.

Thép hình U (Thép mặt cắt hình chữ C/U): Thường được ký hiệu bằng chiều cao và chiều rộng cánh: H x B x t (Chiều cao x cánh x độ dày bụng).

      - Ví dụ: U200 x 76 x 5.2 (Cao 200mm, cánh rộng 76mm, độ dày thân 5.2mm)

Thép hình V (Thép góc/Thép L): Thường ký hiệu theo độ rộng của hai cạnh và độ dày: B x B x t (đối với thép góc đều cạnh)

      - Ví dụ: V75 x75 x 6 (hai cánh rộng 75mm, độ dày góc là 6mm)

4.2. Cách đọc thông số kích thước và độ dày của ống thép

Dòng ký hiệu in trên thân ống thép chuẩn mực luôn bắt đầu bằng các thông số kích thước mặt cắt. Chúng ta cần phân biệt rõ 3 khái niệm sau:

- DN: Đường kính trong danh nghĩa (Ví dụ: DN15, DN20, DN50, DN100...). Đây là chỉ số định danh theo tiêu chuẩn châu Âu để gọi tên ống, không phải kích thước thực tế của đường kính trong hay đường kính ngoài.

- Chỉ số Phi (Ø - Inch): Đường kính ngoài thực tế (tính bằng mm) hoặc kích thước định danh theo hệ Inch (1", 2", 4"...). Ví dụ: Ống DN50 tương đương với ống 2 Inch và có đường kính ngoài thực tế Ø là 60.3mm

Việc siết chặt quy trình và nắm vững cách đọc ký hiệu mác thép trước khi nghiệm thu không đơn thuần là một thủ tục giấy tờ, mà là trách nhiệm kỹ thuật tối cao để bảo vệ chất lượng cốt lõi của công trình. Dù là tiêu chuẩn nội địa TCVN hay các hệ tiêu chuẩn quốc tế khắt khe như JIS, ASTM, sự đồng nhất 100% giữa ký hiệu dập nổi hiện trường và hồ sơ chứng chỉ chất lượng (CO/CQ) luôn là chìa khóa vàng giúp nhà thầu minh bạch hồ sơ hoàn công và đẩy nhanh tiến độ giải ngân dự án.

Hy vọng rằng những thông tin tổng hợp chi tiết trên đây đã mang lại những kiến thức thực tiễn hữu ích cho các kỹ sư giám sát, bộ phận thu mua và các đối tác bốc xếp vật tư.
