Trong thi công hệ thống đường ống công nghiệp, việc lựa chọn phụ kiện kết nối ống thép đúc không chỉ ảnh hưởng đến khả năng vận hành mà còn quyết định trực tiếp đến độ an toàn, tuổi thọ và chi phí bảo trì của toàn bộ hệ thống. Từ mặt bích, tê hàn, co hàn đến côn thu hay các phụ kiện ren; mỗi loại đều đảm nhận một vai trò riêng trong việc liên kết, điều hướng và kiểm soát dòng lưu chất.

Tuy nhiên, không phải ai cũng hiểu rõ sự khác biệt giữa từng loại phụ kiện cũng như cách lựa chọn phù hợp với từng điều kiện áp suất, nhiệt độ và môi trường làm việc. Bài viết dưới đây sẽ giúp bạn tổng hợp đầy đủ các phụ kiện ống thép đúc phổ biến, phân tích chi tiết chức năng, phân loại và ứng dụng thực tế, từ đó giúp doanh nghiệp tối ưu thiết kế hệ thống và hạn chế rủi ro kỹ thuật trong quá trình vận hành.

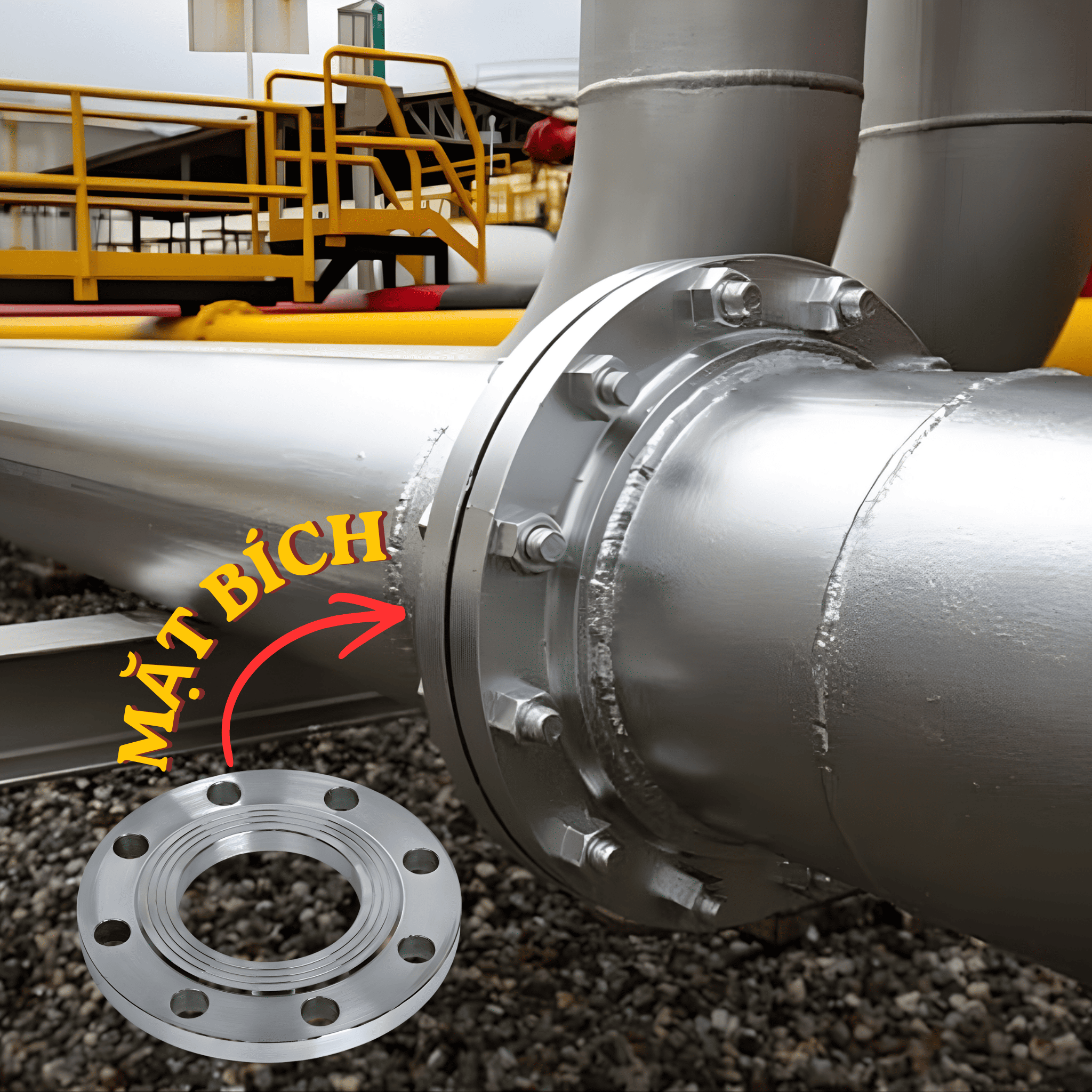

Trong thực tế, mặt bích có thể được kết nối với đường ống theo hai phương pháp chính:

   - Kết nối hàn: Mặt bích được hàn trực tiếp vào đầu ống, tạo liên kết chắc chắn, phù hợp với các hệ thống chịu áp lực và nhiệt độ cao.

   - Kết nối ren: Áp dụng cho các đường ống có kích thước nhỏ hoặc hệ thống không yêu cầu áp lực lớn, giúp thi công nhanh và dễ thay thế.

Để ghép nối hai mặt bích lại với nhau, người ta sử dụng bulong, đai ốc kết hợp với gioăng làm kín (vòng đệm) đặt ở giữa. Bộ phận gioăng đóng vai trò quan trọng trong việc đảm bảo độ kín khít, hạn chế rò rỉ lưu chất trong quá trình vận hành.

Ngoài ra, việc lựa chọn loại mặt bích còn phụ thuộc vào kiểu đầu ống (ống trơn, ống ren, ống vát mép…). Đối với ống thép đúc, có thể sử dụng nhiều dạng mặt bích khác nhau như mặt bích hàn cổ, mặt bích trượt hoặc mặt bích ren, tùy theo yêu cầu kỹ thuật và điều kiện làm việc của hệ thống.

2. Phụ kiện hàn cho ống thép đúc

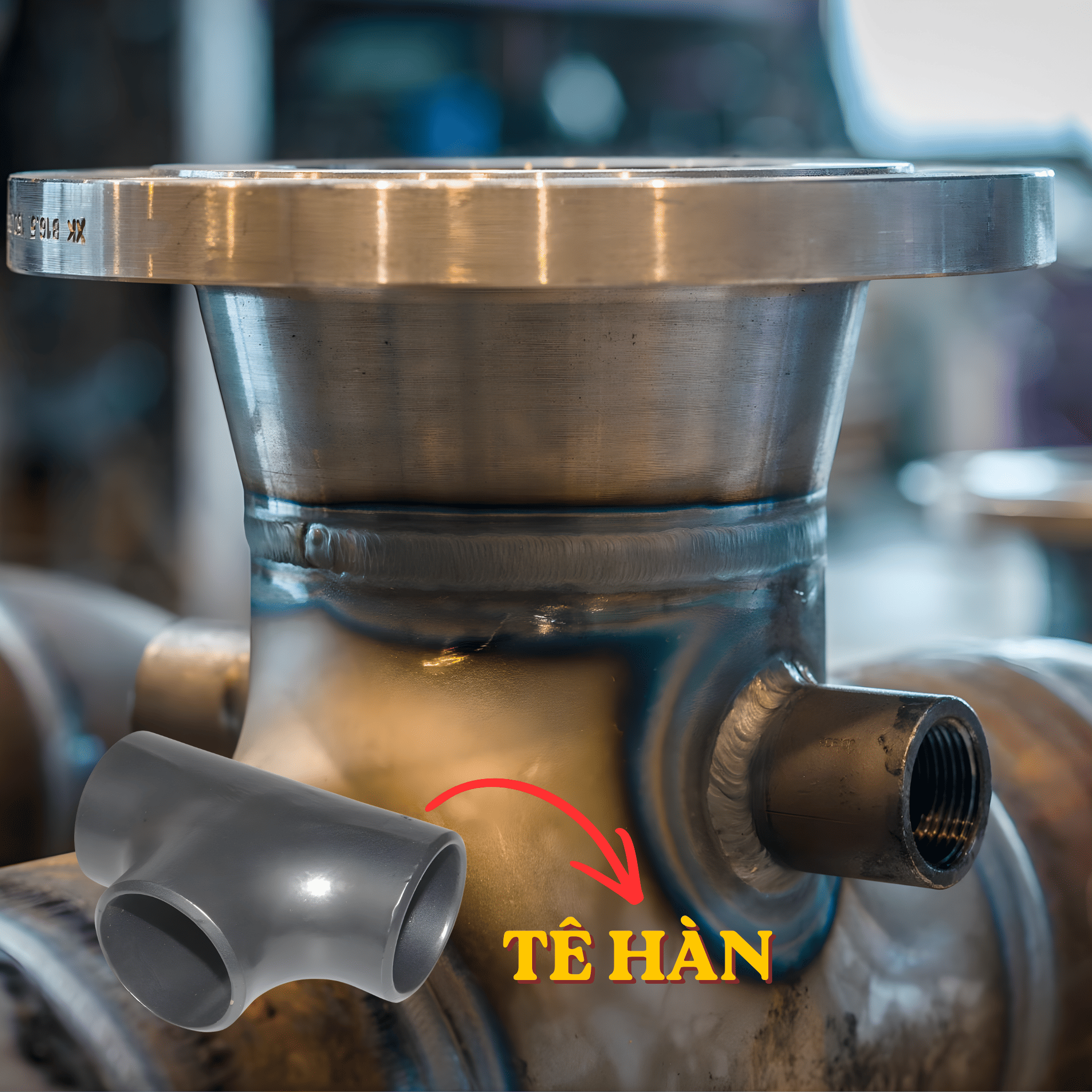

2.1. Phụ kiện tê hàn nối trong hệ thống ống thép đúc

Trong hệ thống đường ống công nghiệp, tê hàn (welded tee) là một trong những phụ kiện không thể thiếu, đặc biệt khi cần phân chia hoặc gom dòng lưu chất. Đây là loại phụ kiện được hàn trực tiếp vào đường ống thép đúc, giúp tạo ra các nhánh rẽ chắc chắn, đảm bảo độ kín và khả năng chịu áp lực cao.

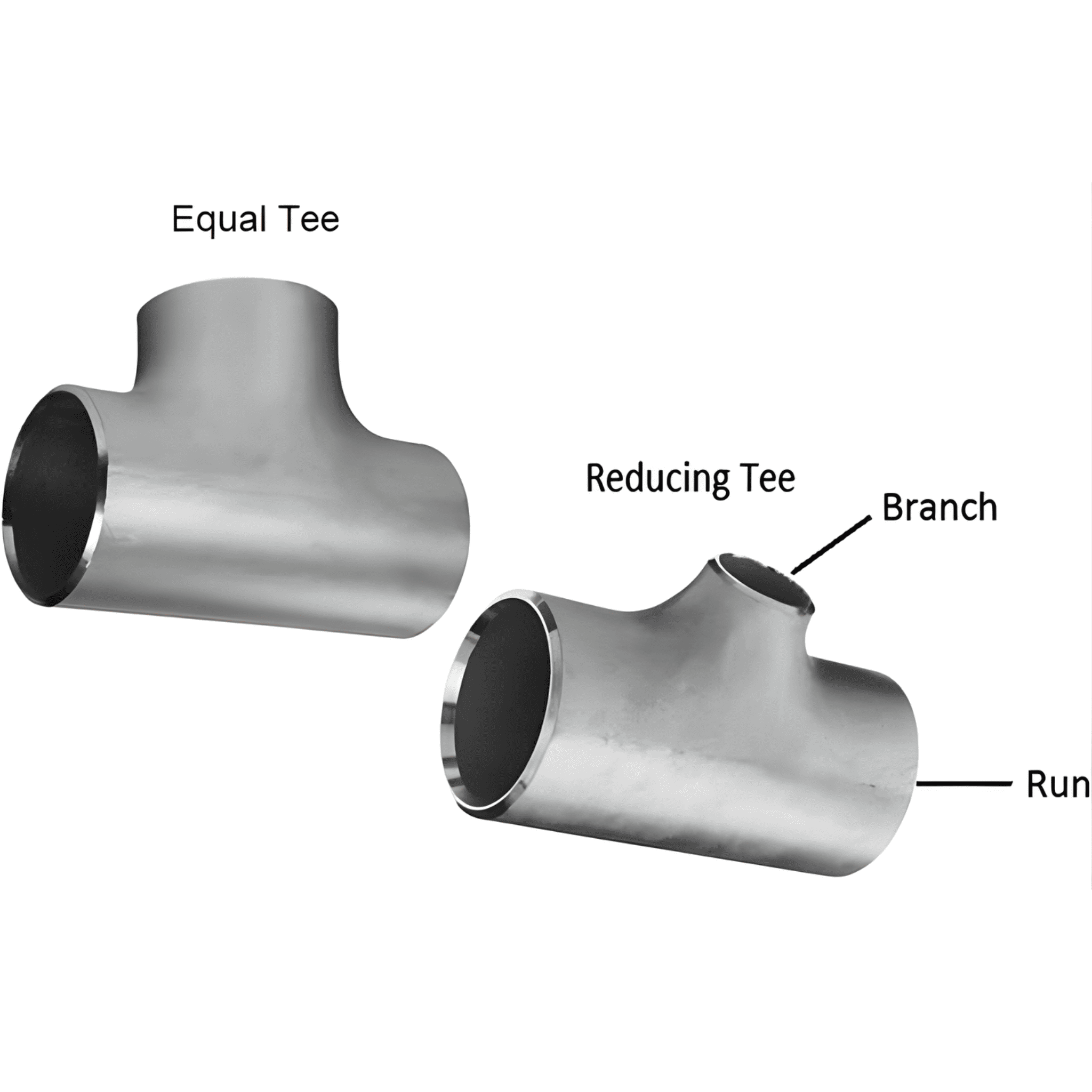

2.1.2.  Phân loại tê hàn phổ biến

Tê hàn thường được chia thành hai loại chính, dựa trên kích thước của các nhánh:

   - Tê đều (Equal Tee): Được sử dụng khi cả ba đầu nối có cùng đường kính. Loại này phù hợp với các hệ thống cần chia nhánh đồng đều, thường gặp trong đường ống cấp thoát nước hoặc hệ thống dẫn khí.

   - Tê giảm (Reducing Tee): Có một nhánh nhỏ hơn hai nhánh còn lại. Đây là lựa chọn tối ưu khi cần giảm lưu lượng hoặc kết nối từ đường ống chính sang nhánh phụ có kích thước nhỏ hơn.

2.1.3. Vai trò của tê hàn trong hệ thống đường ống

Tê hàn giữ vai trò trung tâm trong việc điều hướng dòng chảy. Nhờ thiết kế đặc trưng, phụ kiện này cho phép:

   - Phân chia một tuyến ống chính thành nhiều nhánh riêng biệt

   - Kết nối các nhánh nhỏ về một đường ống trung tâm

   - Tối ưu bố trí hệ thống theo không gian và nhu cầu vận hành

2.1.4. Vật liệu chế tạo tê hàn

Tùy vào điều kiện làm việc, tê hàn có thể được sản xuất từ nhiều loại vật liệu khác nhau, phổ biến nhất gồm:

   - Tê thép (carbon steel): Phù hợp với hệ thống áp lực cao, chi phí hợp lý, sử dụng rộng rãi trong công nghiệp và xây dựng

   - Tê inox (stainless steel): Chống ăn mòn tốt, thích hợp cho môi trường ẩm ướt, hóa chất hoặc yêu cầu vệ sinh cao

Việc lựa chọn đúng vật liệu tê hàn cần dựa trên loại lưu chất, nhiệt độ, áp suất và môi trường làm việc để đảm bảo độ bền và tuổi thọ hệ thống.

Lưu ý khi lựa chọn tê hàn

Để đảm bảo hiệu quả vận hành, khi chọn tê hàn cho ống thép đúc, cần chú ý:

- Xác định đúng đường kính ống chính và ống nhánh

- Lựa chọn loại tê đều hay tê giảm phù hợp thiết kế

- Kiểm tra tiêu chuẩn sản xuất (ASTM, JIS, DIN…)

- Đảm bảo chất lượng mối hàn và độ dày vật liệu

2.2. Phụ kiện côn thu – bầu giảm dùng trong ống thép đúc

Trong hệ thống đường ống công nghiệp, côn thu (bầu giảm) là phụ kiện hàn quan trọng dùng để thay đổi đường kính ống trong cùng một tuyến dẫn. Thiết kế đặc trưng của côn thu có dạng thuôn dài, một đầu lớn và một đầu nhỏ, giúp chuyển tiếp kích thước ống một cách mượt mà, hạn chế tổn thất áp suất và đảm bảo lưu lượng ổn định.

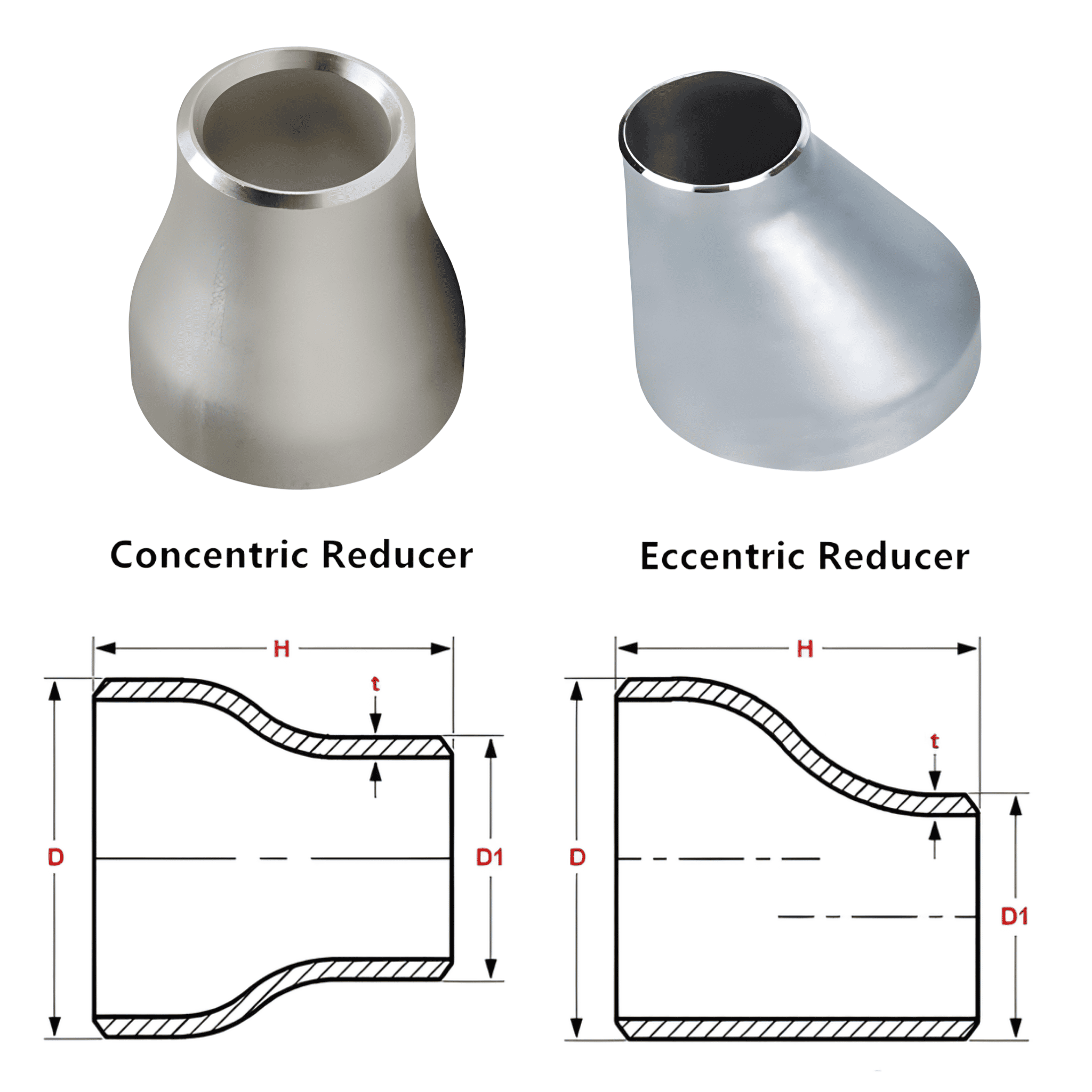

2.2.1. Phân loại côn thu phổ biến

Hiện nay, bầu giảm cho ống thép đúc được chia thành hai loại chính, tùy theo cấu tạo hình học:

   - Côn thu đồng tâm (Concentric Reducer): Hai đầu ống nằm trên cùng một trục thẳng. Loại này thường dùng trong hệ thống đường ống đứng hoặc các vị trí không yêu cầu thoát khí/thoát nước đặc biệt.

   - Côn thu lệch tâm (Eccentric Reducer): Hai đầu ống không cùng trục, một cạnh được giữ thẳng. Thiết kế này giúp tránh đọng khí hoặc chất lỏng, rất phù hợp cho đường ống nằm ngang, đặc biệt trong hệ thống bơm hoặc thoát nước.

2.2.2. Vai trò của bầu giảm trong hệ thống ống thép đúc

Côn thu được sử dụng để kết nối hai đoạn ống có kích thước khác nhau trên cùng một tuyến. Nhờ đó, hệ thống có thể linh hoạt điều chỉnh lưu lượng, áp suất hoặc phù hợp với thiết kế kỹ thuật mà không cần thay đổi toàn bộ đường ống.

Phụ kiện này thường xuất hiện tại các vị trí:

   - Chuyển tiếp từ đường ống chính sang nhánh nhỏ hơn

   - Điều chỉnh kích thước ống theo từng khu vực sử dụng

   - Tối ưu thiết kế hệ thống theo chiều cao hoặc khoảng cách

2.2.3. Ứng dụng thực tế của côn thu

Trong thi công hệ thống PCCC, côn thu được sử dụng để giảm kích thước đường ống theo từng tầng của tòa nhà, giúp cân bằng áp lực nước và tối ưu chi phí vật tư.

Đối với hệ thống cấp nước sinh hoạt hoặc công nghiệp, phụ kiện này giúp chuyển từ ống chính có đường kính lớn sang các nhánh nhỏ hơn gần khu vực sử dụng như nhà dân, khu sản xuất hoặc thiết bị đầu cuối.

2.2.4. Vật liệu chế tạo côn thu

Tương tự các phụ kiện ống thép khác, côn thu thường được sản xuất từ:

   - Thép carbon: Độ bền cao, chịu áp lực tốt, phù hợp với hệ thống công nghiệp

   - Inox (thép không gỉ): Chống ăn mòn vượt trội, thích hợp cho môi trường ẩm, hóa chất hoặc yêu cầu vệ sinh cao

Lưu ý khi lựa chọn côn thu

Để đảm bảo hiệu quả vận hành, cần chú ý một số yếu tố:

   - Lựa chọn đúng loại đồng tâm hoặc lệch tâm theo thiết kế hệ thống

   - Xác định chính xác kích thước đầu vào – đầu ra

   - Kiểm tra tiêu chuẩn sản xuất (ASTM, JIS, DIN…)

  - Đảm bảo chất lượng mối hàn và độ dày phù hợp áp lực làm việc

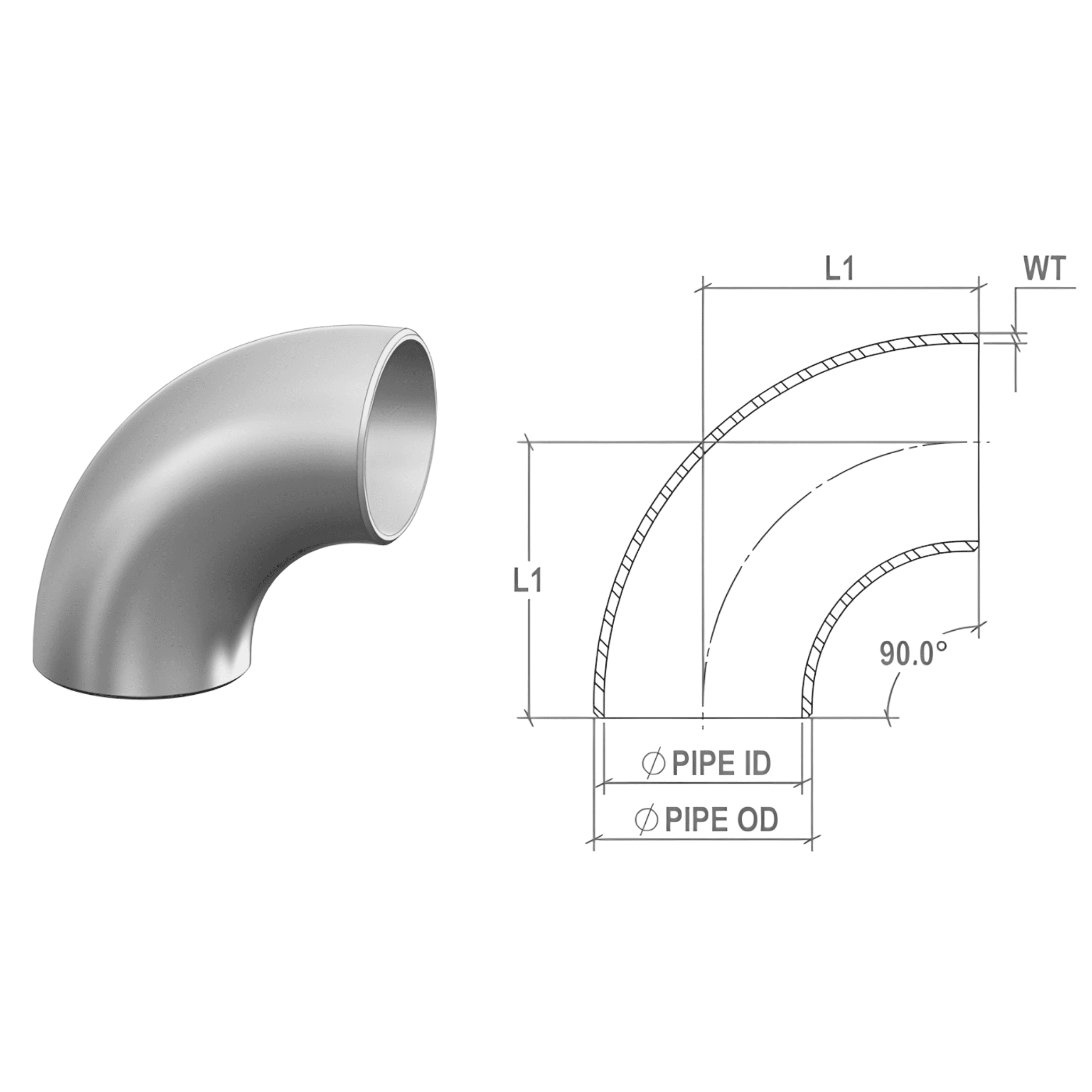

2.3.  Co hàn – Cút hàn cho ống thép đúc

Trong các phụ kiện hàn dùng cho đường ống, co hàn (cút thép hàn) là một trong những chi tiết quan trọng giúp thay đổi hướng dòng chảy của lưu chất như nước, khí, hơi hoặc dầu. Đây là giải pháp không thể thiếu khi hệ thống cần chuyển hướng mà không thể sử dụng ống thẳng thông thường.

2.3.1. Chức năng của co hàn trong đường ống

Co hàn được thiết kế với các góc uốn khác nhau nhằm điều chỉnh hướng đi của dòng chảy trong hệ thống. Thay vì phải uốn cong ống, điều gần như không khả thi với các loại ống thép đúc đường kính lớn,  co hàn cho phép kết nối nhanh chóng và đảm bảo độ bền cơ học cao.

Có thể hình dung đơn giản, co hàn hoạt động tương tự như các khúc cua trên đường giao thông:

• Góc 45°: chuyển hướng nhẹ
• Góc 90°: đổi hướng vuông góc
• Góc 180°: quay ngược dòng (U-bend)

Nhờ đó, hệ thống đường ống có thể linh hoạt thích nghi với không gian lắp đặt và yêu cầu kỹ thuật.

2.3.2. Vì sao cần sử dụng co hàn

Ống thép đúc thường có kết cấu cứng, đặc biệt với đường kính lớn, nên rất khó hoặc không thể uốn cong trực tiếp. Việc sử dụng co hàn giúp:

Đảm bảo thay đổi hướng chính xác theo thiết kế

Duy trì độ kín và khả năng chịu áp lực cao

Giảm rủi ro nứt gãy so với phương pháp uốn cơ học

2.3.3. Ứng dụng thực tế của co hàn

Co hàn được sử dụng rộng rãi trong nhiều lĩnh vực như:

   - Hệ thống cấp thoát nước và PCCC

   - Đường ống dẫn dầu, khí, hơi trong công nghiệp

   - Nhà máy hóa chất, thực phẩm, xử lý nước

   - Hệ thống cơ điện (M&E) trong các công trình xây dựng

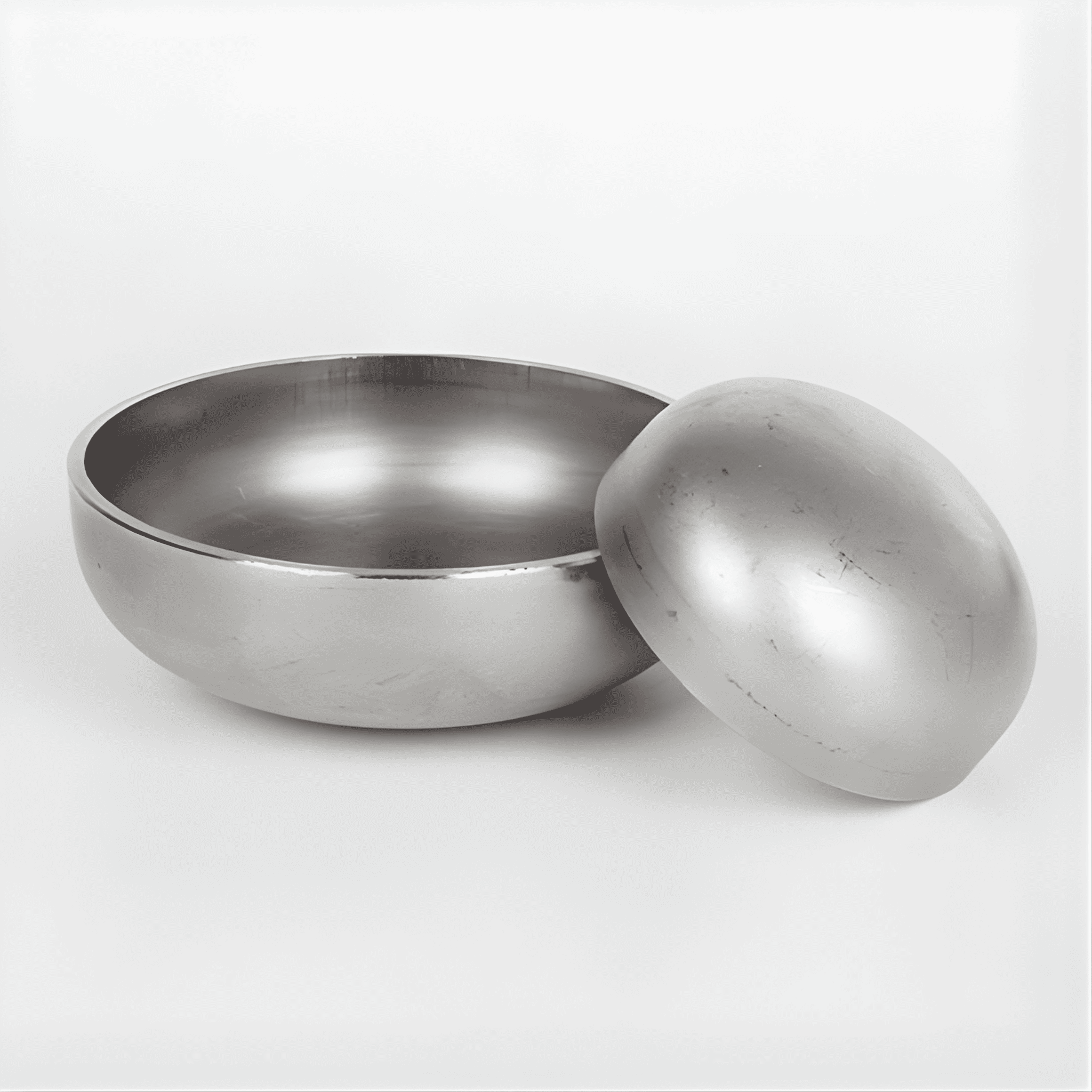

2.4. Chén hàn cho ống thép đúc

Trong hệ thống đường ống, chén hàn (nắp bịt ống hàn) là phụ kiện quan trọng được lắp đặt tại vị trí cuối đường ống nhằm bịt kín hoàn toàn dòng lưu chất bên trong. Đây là giải pháp đơn giản nhưng hiệu quả để đảm bảo hệ thống vận hành an toàn, không xảy ra rò rỉ.

2.4.1. Chức năng của chén hàn

Chén hàn được thiết kế dạng chụp kín, hàn trực tiếp vào đầu ống thép đúc. Khi hoàn thiện, mối nối tạo thành một điểm kết thúc cố định, giúp:

   - Ngăn chặn rò rỉ chất lỏng, khí hoặc hơi

   - Bảo vệ hệ thống khỏi bụi bẩn, tạp chất xâm nhập

   - Đảm bảo áp suất ổn định trong đường ống kín

2.4.2. Ứng dụng thực tế

Phụ kiện này thường được sử dụng trong các trường hợp:

   - Kết thúc các nhánh ống không còn sử dụng

   - Bịt kín tạm thời hoặc vĩnh viễn trong quá trình thi công

   - Hệ thống dẫn nước, khí, dầu, PCCC hoặc công nghiệp hóa chất

2.4.3. Phân biệt chén hàn và mặt bích mù

Trong một số thiết kế, mặt bích mù (blind flange) có thể được dùng thay thế chén hàn. Tuy nhiên, mỗi loại có đặc điểm riêng:

Chén hàn:

   - Hàn cố định, độ kín cao

   - Chi phí thấp, lắp đặt nhanh

   - Khó tháo rời sau khi thi công

Mặt bích mù:

   - Kết nối bằng bulong, có thể tháo lắp

   - Phù hợp hệ thống cần bảo trì, kiểm tra định kỳ

   - Chi phí cao hơn và cần thêm phụ kiện đi kèm

Lưu ý khi lựa chọn chén hàn

Để đảm bảo hiệu quả sử dụng, cần:

   - Chọn đúng kích thước phù hợp với đường kính ống

   - Kiểm tra độ dày và tiêu chuẩn sản xuất (ASTM, JIS, DIN…)

   - Đảm bảo chất lượng mối hàn để tránh rò rỉ về lâu dài

3. Phụ kiện ren cho ống thép đúc

Bên cạnh phương pháp hàn, trong thực tế thi công, ống thép đúc còn có thể được gia công tiện ren ở hai đầu ống để phục vụ cho các hệ thống yêu cầu tháo lắp nhanh hoặc bảo trì định kỳ. Đây là lựa chọn phổ biến trong các công trình dân dụng, hệ thống cấp thoát nước hoặc các đường ống áp lực thấp.

Khi sử dụng ống thép đúc có ren, việc kết nối bắt buộc phải đi kèm với phụ kiện ren tương ứng để đảm bảo độ kín và tính đồng bộ của hệ thống. Ưu điểm của phương pháp này là thi công nhanh, không cần hàn và dễ thay thế khi cần sửa chữa.

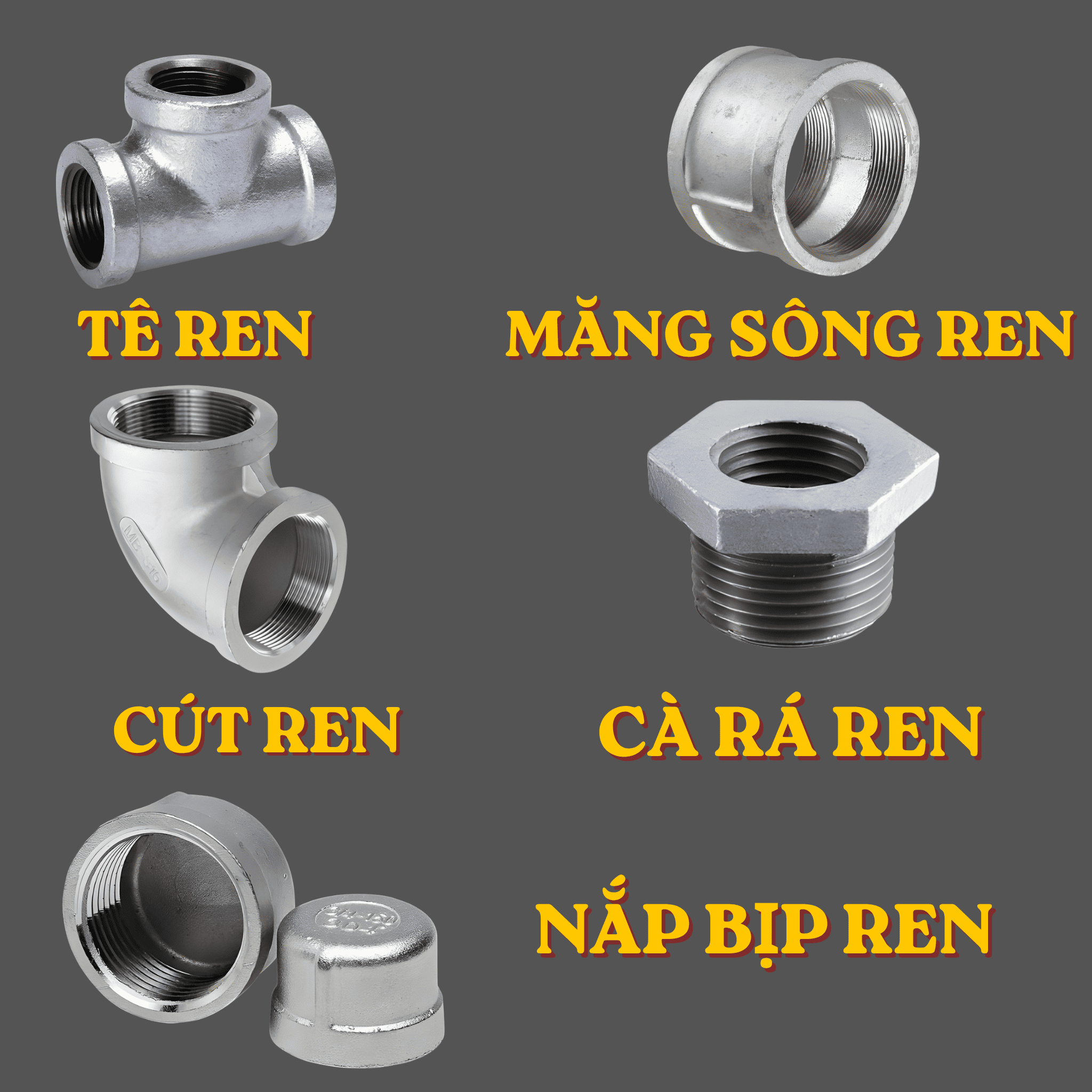

3.1. Các loại phụ kiện ren phổ biến

Dưới đây là những phụ kiện ren thường được sử dụng trong kết nối ống thép đúc:

Tê ren: Dùng để chia nhánh đường ống. Có thể làm từ đồng, thau hoặc thép, tùy theo môi trường sử dụng.

Măng sông ren (khớp nối ren): Phụ kiện dùng để nối thẳng hai đoạn ống có cùng đường kính. Đây là loại kết nối cơ bản và phổ biến nhất.

Co/cút ren: Dùng để thay đổi hướng đường ống, thường có các góc 45° hoặc 90°, phù hợp với nhiều không gian lắp đặt khác nhau.

Cà rá ren (rắc co): Cho phép tháo lắp nhanh mà không cần xoay toàn bộ đường ống, rất tiện lợi trong bảo trì và thay thế thiết bị.

Nắp bịt ren: Dùng để bịt kín đầu ống, ngăn rò rỉ lưu chất hoặc bảo vệ hệ thống khi chưa sử dụng.

3.2. Ưu điểm của kết nối ren trong hệ thống thép đúc

Thi công nhanh, không cần thiết bị hàn chuyên dụng

Dễ tháo lắp, thuận tiện cho bảo trì và sửa chữa

Phù hợp với hệ thống áp lực thấp đến trung bình

Tối ưu chi phí trong các công trình quy mô nhỏ và vừa

Lưu ý khi sử dụng phụ kiện ren

Để đảm bảo hiệu quả và độ bền của hệ thống, cần chú ý:

   - Gia công ren chính xác, đúng tiêu chuẩn (NPT, BSPT…)

   - Sử dụng băng tan (PTFE) hoặc keo làm kín để tránh rò rỉ

   - Lựa chọn vật liệu phụ kiện phù hợp với môi trường (đồng, thép, inox…)

   - Không sử dụng cho hệ thống áp lực quá cao hoặc rung động mạnh

Tìm hiểu thêm:

THÉP ỐNG: PHÂN LOẠI, ỨNG DỤNG VÀ BẢNG BÁO GIÁ ỐNG THÉP HOÀ PHÁT 2026

CÁCH TÍNH KHỐI LƯỢNG THÉP TRÒN CHUẨN XÁC & BẢNG TRA CHI TIẾT MỚI NHẤT

Có thể thấy, hệ thống đường ống chỉ thực sự vận hành hiệu quả khi được kết hợp đúng loại phụ kiện ống thép đúc phù hợp với từng vị trí và mục đích sử dụng. Từ kết nối bằng mặt bích linh hoạt, phụ kiện hàn chắc chắn cho đến phụ kiện ren tiện lợi, mỗi giải pháp đều mang lại những lợi thế riêng về kỹ thuật và chi phí.

Việc hiểu rõ đặc điểm, nguyên lý hoạt động cũng như tiêu chuẩn của từng loại phụ kiện sẽ giúp bạn lựa chọn chính xác, giảm thiểu rủi ro rò rỉ, hư hỏng và tối ưu hiệu suất toàn hệ thống. Đối với doanh nghiệp, đây không chỉ là yếu tố kỹ thuật mà còn là bài toán kinh tế dài hạn.

Nếu bạn đang tìm kiếm giải pháp vật tư ống thép đúc và phụ kiện chất lượng, hãy ưu tiên những đơn vị cung cấp uy tín, đầy đủ chứng chỉ và tư vấn đúng nhu cầu thực tế; bởi lựa chọn đúng ngay từ đầu luôn là cách tiết kiệm chi phí hiệu quả nhất.
